PolskaPasadores Press-N-Lok™

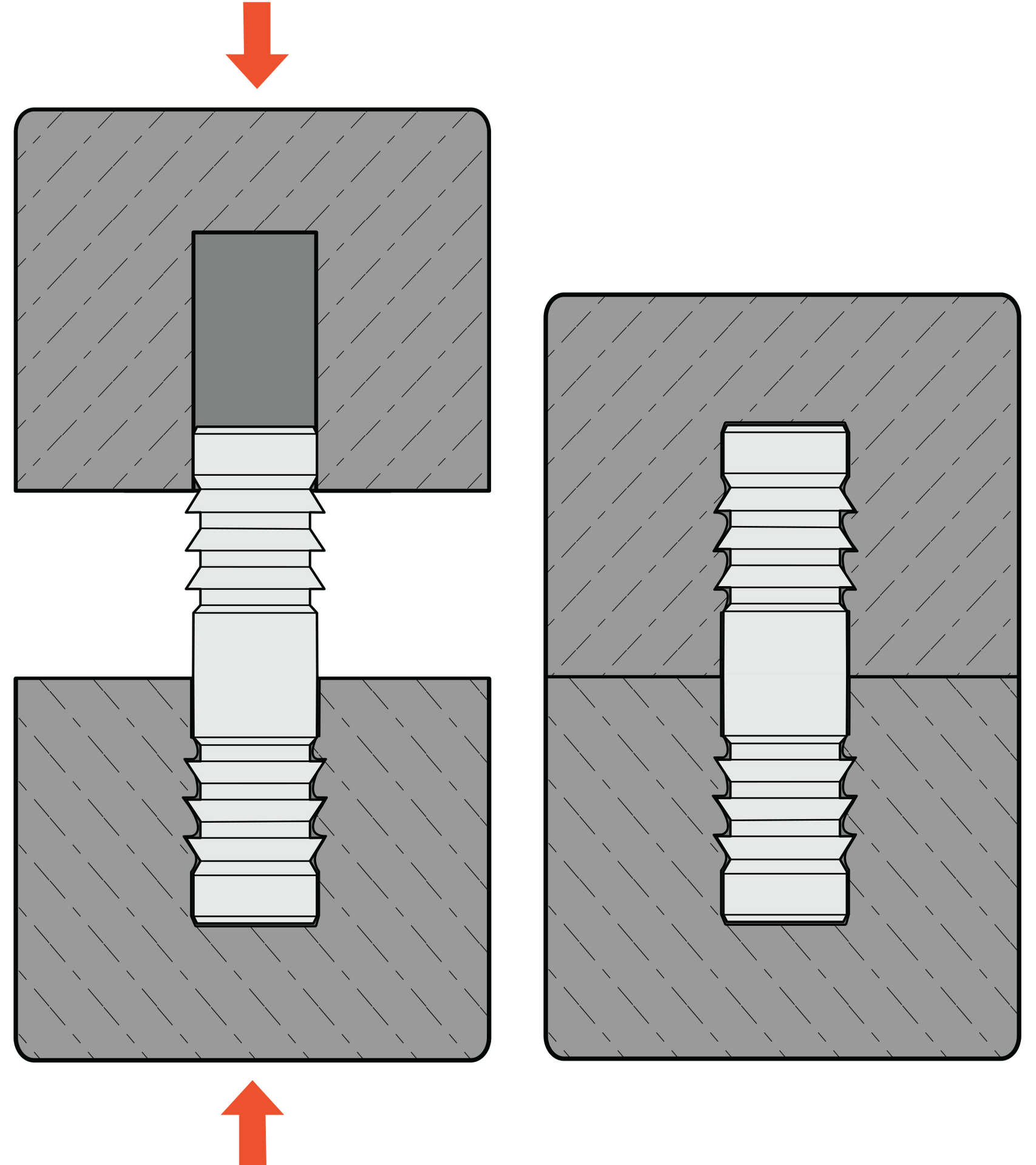

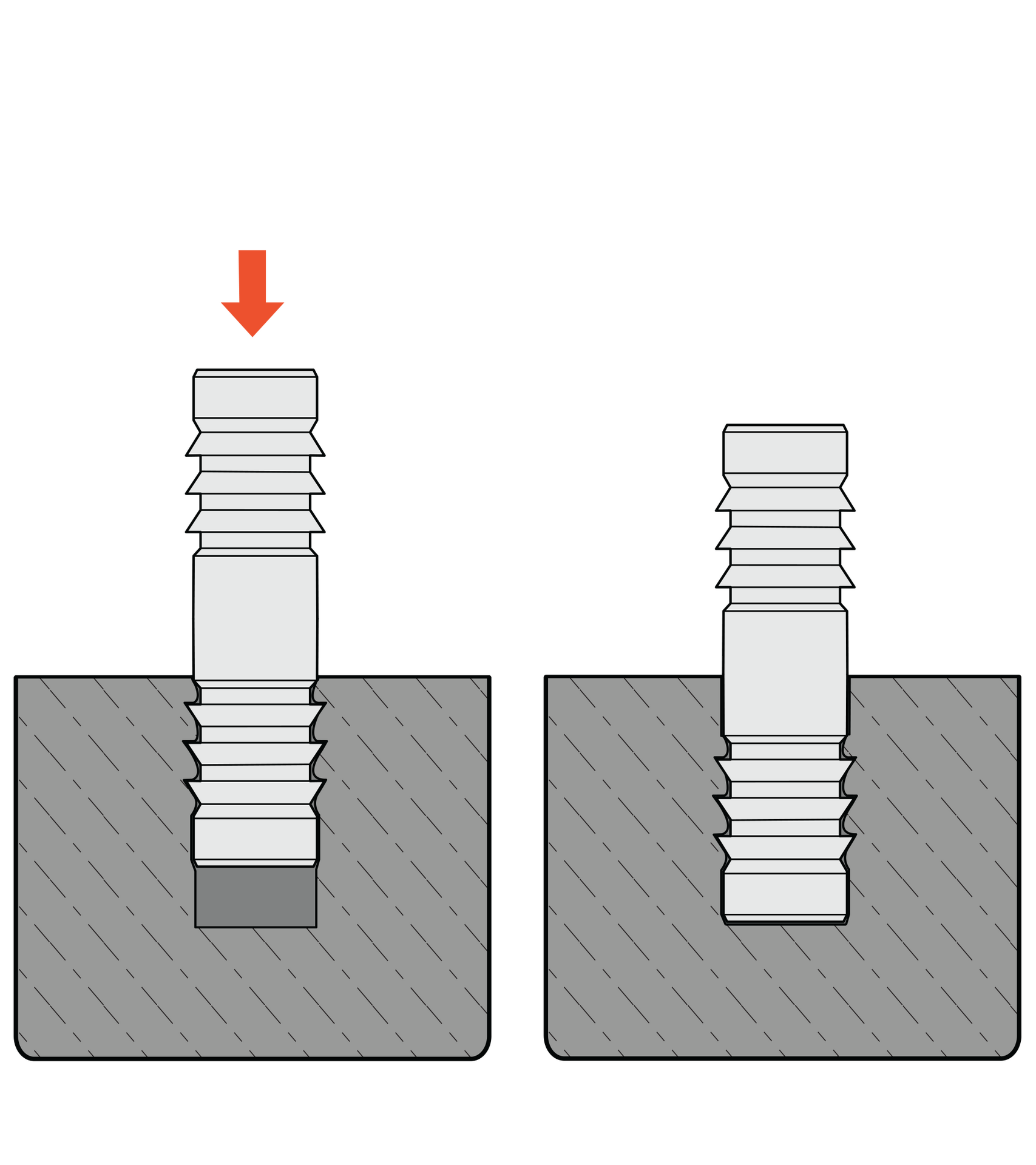

Los Pasadores Press-N-Lok™ de SPIROL están diseñados para retener de forma permanente dos componentes de plástico. Los pasadores cuentan con rebabas levantadas opuestas en cada extremo, inclinadas hacia atrás, en sentido contrario a la dirección de inserción. Durante la instalación, el plástico rellena las zonas alrededor de las rebabas, lo que proporciona una resistencia máxima a la fuerza axial y garantiza un montaje seguro y a prueba de manipulaciones.
Las ventajas de los Pasadores Press-N-Lok™ incluyen:
- Permanentes/resistentes a la manipulación
- Instalación simple y limpia
- Ligeros y sin plomo
- Resistentes a la corrosión
- Tiempo de montaje más rápido y costo de los equipos de montaje menor que el de tornillos y adhesivos
- Oculto dentro del ensamblaje final
Los Pasadores SPIROL Press-N-Lok™ están fabricados en aluminio ligero, sin plomo y resistente a la corrosión, y están disponibles en diámetros que van de 2 mm a 4 mm.
Asistencia de ingeniería de aplicaciones: si desea obtener ayuda para seleccionar el Pasador Sólido adecuado, incluyendo el tamaño del orificio, tolerancia y método de instalación, solicite soporte de ingeniería. ¡Estamos para ayudarlo!
Oferta estándar
MATERIALES ESTÁNDAR
A - Aluminio
ACABADO ESTÁNDAR
K - Sin Acabado
DATOS DE DIMENSIONES - SISTEMA MÉTRICO
| N.º de pieza SPIROL |  2D/3D |
Diámetro nominal |
Longitud del |
Diámetro piloto "P" |
Diámetro de la rebaba "B" |
Recuento de rebabas (por lado) |
Longitud del bisel "C" |
Tamaño recomendado del orificio | |||
| Mín. | Máx. | Mín. | Máx. | Mín. | Mín. | Máx. | |||||
| 282672 |  |
2 | 8 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 288078 | |
2 | 12 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282673 | |
2 | 16 | 1,90 | 2,00 | 2,25 | 2,40 | 2 | 0,15 | 2,00 | 2,10 |
| 282674 | |
3 | 12 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 288320 | |
3 | 18 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282675 | |
3 | 24 | 2,90 | 3,00 | 3,25 | 3,40 | 3 | 0,20 | 3,00 | 3,10 |
| 282676 | |
4 | 16 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 288322 | |
4 | 24 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
| 282677 | |
4 | 32 | 3,90 | 4,00 | 4,25 | 4,40 | 4 | 0,30 | 4,00 | 4,10 |
• Otras longitudes disponibles a petición
• Disponible para pedidos en acero inoxidable de níquel
Historias de aplicaciones exitosas

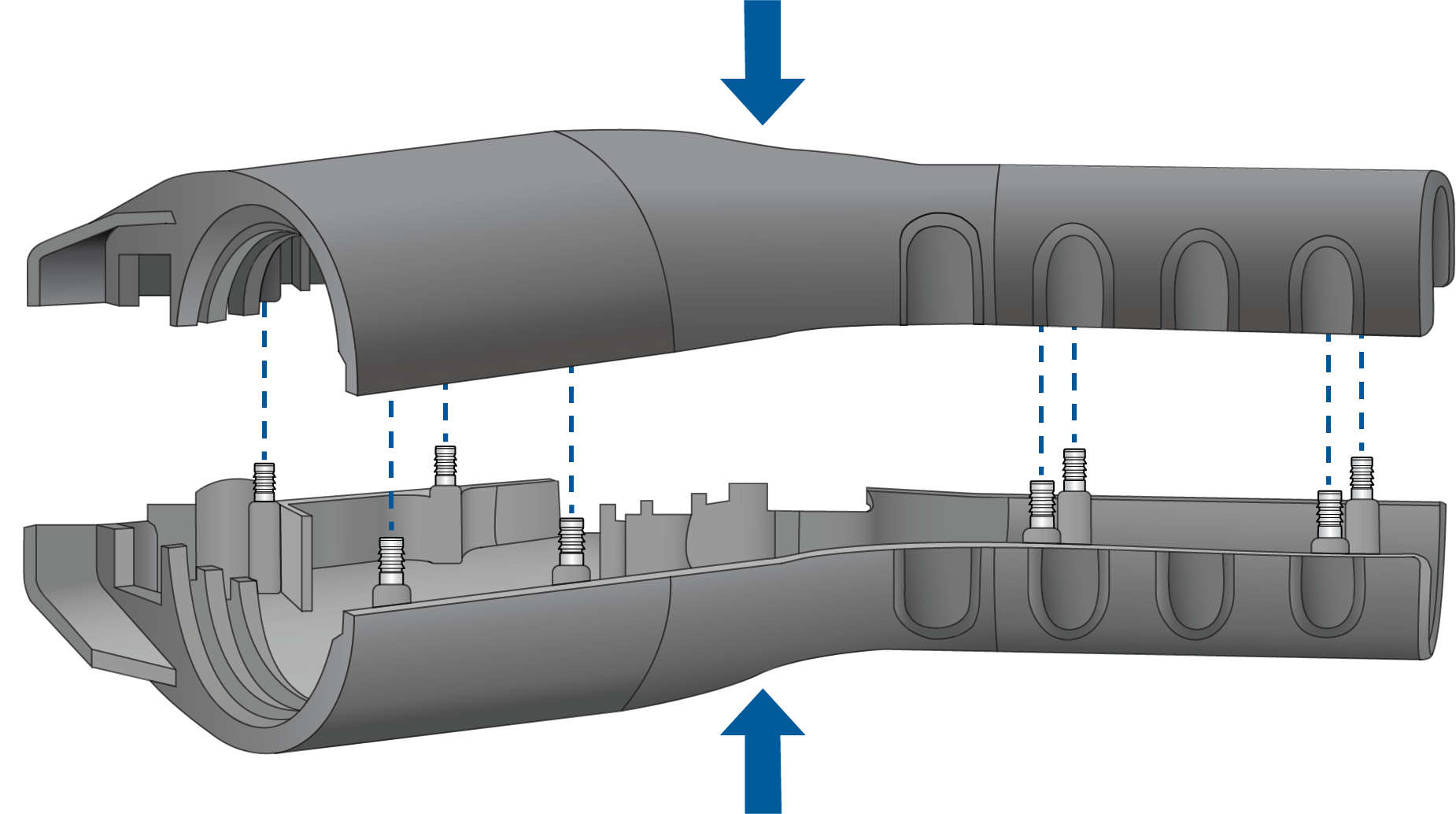

Pasador de retención en manija plástica de cargador de vehículo eléctrico
Desafío del Cliente
Un fabricante de manijas de carga de vehículos eléctricos había estado experimentando altas tasas de desperdicio durante el ensamble debido a que los tornillos pelaban la cubierta de plástico. Querían reemplazar los tornillos con sujetadores permanentes a prueba de manipulaciones que también respaldaran la fabricación ajustada.
SOLUCIÓN DE SPIROL
- Ingeniería de SPIROL recomendó reemplazar los tornillos con Pasadores Press-N-Lok™ que fueron diseñados específicamente como pasadores de retención para cubiertas de plástico.
- Los Pasadores Press-N-Lok™ tienen púas que brindan una alta retención en los plásticos. A medida que los pasadores se presionan contra el plástico, las púas desplazan el material plástico de la cubierta. Después de la instalación, el plástico se rellena detrás de las púas para bloquear los pasadores en su lugar.
- El tiempo de ensamble de los Pasadores Press-N-Lok™ fue mucho más rápido y los costos del equipo de ensamble fueron más bajos en comparación con los tornillos utilizados anteriormente.
- Los Pasadores Press-N-Lok™ de SPIROL simplificaron el proceso de ensamble y eliminaron los eventos de desecho asociados con la instalación de los tornillos.
¿Tiene un problema de fabricación que no puede resolver? A nuestros expertos en ingeniería les encantan los desafíos. Recomendar soluciones eficientes para los requisitos de su aplicación es lo que mejor hacemos. ¡Llámenos o complete el siguiente formulario para conectarse con nosotros!
