PolskaPilas de Resortes de Platillo Preensamblados
SPIROL ofrece pilas de discos personalizadas para satisfacer sus necesidades específicas, incluyendo varias opciones de embalaje, opciones de marcado de piezas y soluciones de envío a medida.

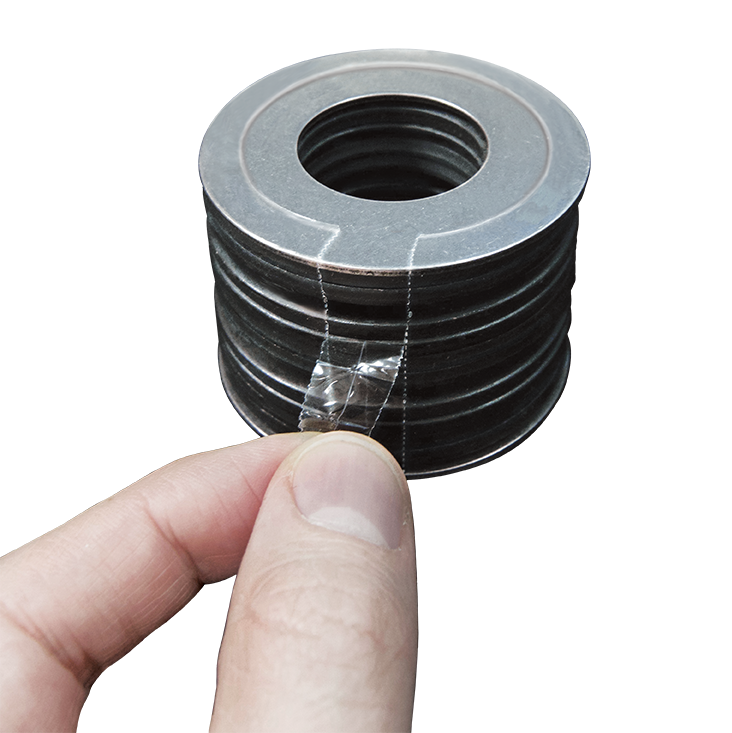

SPIROL suministra resortes de platillo pre-apilados en configuraciones personalizadas (lubricados o sin lubricar) envasados en plástico retráctil con una lengüeta perforada para facilitar su instalación. Estas pilas de resortes de platillo preensamblados se entregan intactas, lo que ahorra tiempo, evita errores en el proceso de montaje y elimina el desorden asociado a la lubricación del conjunto.
Asistencia de Ingeniería de Aplicaciones: el departamento de Ingeniería de SPIROL le ayudará a determinar la configuración óptima de la Pila de Platillos para satisfacer los requisitos específicos de su aplicación. Para ponerse en contacto con el equipo técnico de SPIROL, simplemente Solicite Soporte de Ingeniería o Contáctenos en nuestra ubicación global más cercana.
¿Tiene una aplicación de pila de resortes de disco existente? Si tiene una pila de resortes de disco existente para la que desea un presupuesto, por favor solicite un presupuesto. ¡Estamos aquí para ayudarle!
Ventajas de las pilas de resortes de platillo pre-apilados
Ahorro de tiempo, precisión y consistencia::
Se garantiza una configuración precisa de la pila, lo que elimina el riesgo de una configuración incorrecta y la pérdida de tiempo que supone un costoso trabajo de reelaboración.
Se elimina el tiempo de construcción:
Cada pila se construye según especificaciones precisas, lo que elimina el tiempo necesario para manipular, disponer y alinear los resortes de disco individuales.
Lubricación precisa y uniforme::
Si se requiere lubricación, la precisión y la aplicación uniforme son esenciales para el rendimiento de una pila de resortes de disco. Las pilas de resortes de disco prelubricadas se suministran listas para su instalación inmediata, lo que ayuda a reducir el tiempo de montaje y la necesidad de engrasar in situ.
Diseño y embalaje de la pila totalmente personalizables:
Las pilas de resortes de platillo preensamblados se configuran y empaquetan según los requisitos específicos de su aplicación. Las personalizaciones incluyen: material del resorte de platillo, altura total de la pila y mucho más. Optimice su embalaje para simplificar la manipulación, la instalación y el almacenamiento durante la producción.
La sencilla instalación reduce los costes de montaje
Cada pila de resortes de platillo se entrega lista para instalar. Esto garantiza resultados optimizados, predecibles y repetibles en el montaje final.
Los ingenieros de aplicaciones de SPIROL le ayudarán de principio a fin.
Ahorre tiempo y dinero, y garantice la calidad
Uno de los componentes más exigentes y complicados de construir en un entorno de producción es la pila de resortes de disco. Cuando los fabricantes utilizan pilas de resortes de disco pre-apilados en lugar de comprar resortes de disco individuales y apilarlos internamente, pueden ahorrar tiempo y dinero fácilmente, al tiempo que garantizan la calidad de su montaje final. Lea el informe técnico completo: Cómo las pilas de resortes de disco preensamblados ayudan a los fabricantes a ahorrar tiempo, dinero y garantizar la calidad

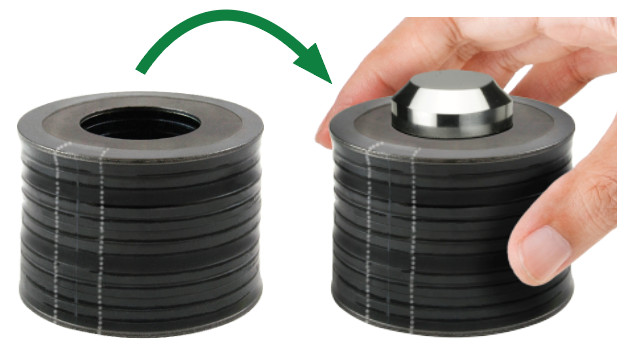

Las pilas de resortes de platillo preensamblados llegan listas para su montaje
Se entregan completamente montadas para agilizar la instalación y reducir el tiempo de montaje.

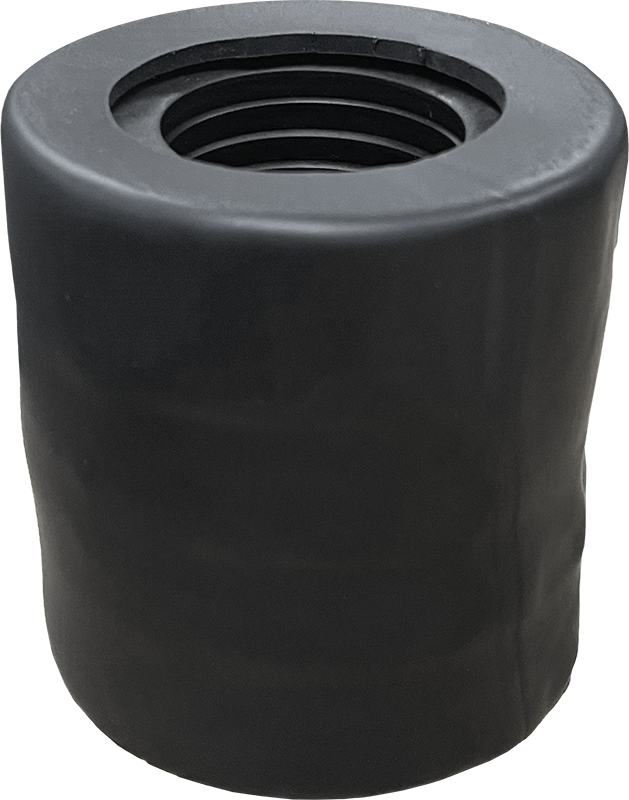

Embalaje personalizado: soluciones de embalaje a medida desarrolladas en colaboración con usted para garantizar un transporte seguro y una fácil manipulación.
Opciones de marcado de piezas:

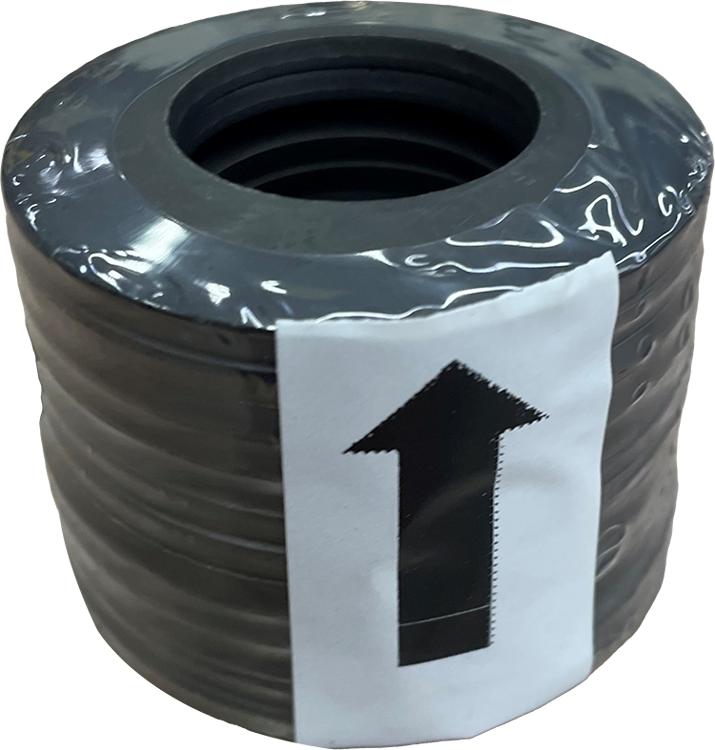

- Indicadores de dirección para garantizar la orientación correcta durante la instalación.

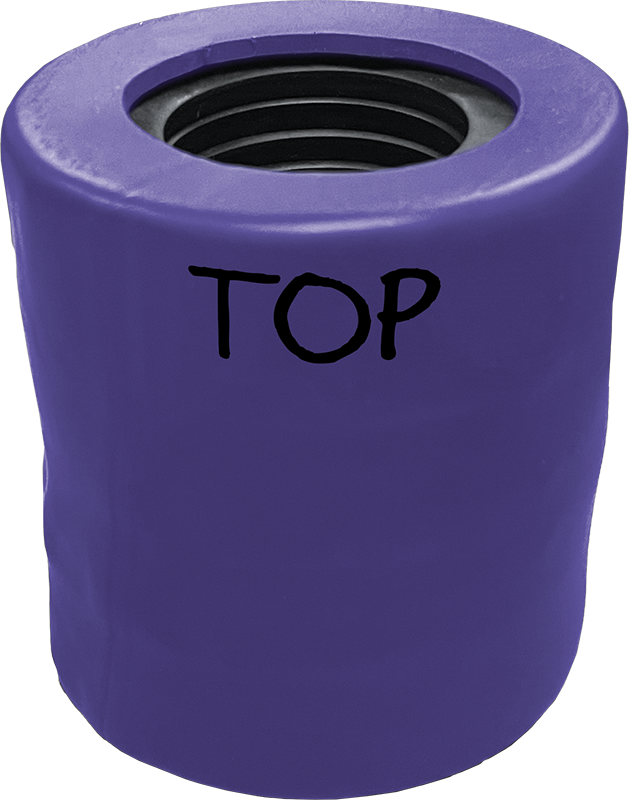

- Señales visuales en el conjunto de resortes de platillo para confirmar de un vistazo la configuración correcta dentro del montaje.
Control de calidad previo: cada conjunto de platillos se somete a un control de calidad para verificar la orientación correcta y los requisitos de marcado y embalaje personalizados de las piezas antes de su envío.
Embalaje y marcado de piezas totalmente personalizables
Las opciones personalizadas incluyen:
- Varios tipos de embalaje
- Opciones de lubricación
- Marcado de piezas
- Flexibilidad para adaptarse a requisitos especiales.
Especificaciones

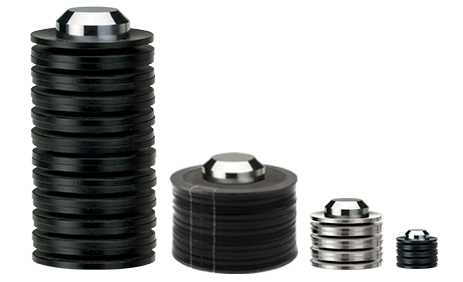

SPIROL fabrica pilas de resortes de platillo preensamblados utilizando resortes de platillo fabricados según las normas DIN 16983. Estos varían en tamaño, desde diámetros exteriores miniatura de 8 mm, ideales para mecanismos compactos o de precisión, hasta diámetros grandes de 200 mm, comparables en tamaño a las bridas industriales estándar o las carcasas de manómetros.
Entre estos extremos, ofrecemos una gama completa de tamaños adecuados para aplicaciones que van desde instrumentos de precisión y componentes automovilísticos hasta equipos industriales de alta resistencia.
Listado de Productos de Resortes de Platillo
Pilas de Resortes de Platillo Preensamblados
Para aplicaciones existentes, Solicite un Presupuesto y proporcione a SPIROL el dibujo de su ensamble de Resortes de Platillo personalizado junto con su cantidad, entrega y cualquier otro requerimiento, y uno de los miembros de nuestro equipo le responderá rápidamente. Si desea asistencia para determinar el Resorte de Platillo más apropiado para su aplicación, Solicite Soporte de Ingeniería. Estamos aquí para ayudarlo.
Opciones adicionales de Resortes de Platillo
¿Necesita ayuda?
Los Ingenieros de Aplicaciones de SPIROL le ayudarán en el diseño y la selección de la pila de Resortes de Platillo más rentable que se ajuste a sus limitaciones de espacio y que cumpla con sus requisitos específicos de fuerza y deflexión. Nuestro experimentado equipo puede a menudo configurar una pila de Resortes de Platillo más pequeños y menos costosos para obtener el mismo desempeño que los platillos más grandes y costosos. Nuestros ingenieros también le ayudarán a desarrollar pilas de Resortes de Platillo especiales para satisfacer los requisitos de aplicaciones únicas. Esto incluye dimensiones especiales, materiales, acabados, formas, granallado, preajuste y apilado.
Historias de aplicaciones exitosas

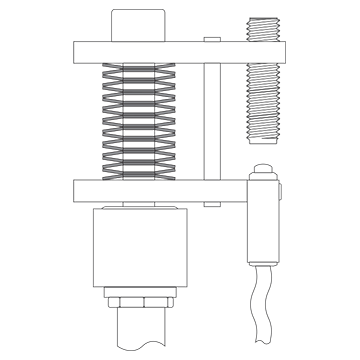

Pila de resortes de platillo en interruptor de seguridad de sobrecarga en grúa
DESAFÍO DEL CLIENTE:
Un fabricante se acercó a SPIROL para obtener ayuda sobre el diseño de una pila de resortes de platillo que activaría de manera confiable un mecanismo de sobrecarga para una grúa de almacén. El diseñador tenía un rango específico para que funcionara la grúa, y los resortes de platillo debían activar el mecanismo de sobrecarga que evitaba el uso de la grúa con cargas superiores a 2700 kg (26.48 kN). Los parámetros de diseño del fabricante limitaron el diámetro máximo del resorte de disco a 94 mm y una altura de pila de 150 mm.
SOLUCIÓN DE SPIROL:
- El equipo de ingeniería de aplicaciones de SPIROL determinó que (20) resortes de platillo de acero aleado (51CrV4) (DSC 90 x 46 x 5 mm WR) apilados en serie proporcionarían los requisitos de fuerza/deflexión nominal dentro de las limitaciones físicas del diseño.
- Los resortes de platillo apilados en serie funcionan de tal manera que la deflexión es un solo platillo multiplicado por el número de platillos y la fuerza es la misma que la de un solo disco.
- Para garantizar que la pila de resortes de platillo funcione como se desea en las condiciones mínimas y máximas del material, la evaluación de SPIROL Engineering incluyó el cálculo del rendimiento de la pila de resortes de platillo en los límites extremos del rango de tolerancia.
- Al final, la pila de resortes de platillo recomendado cumplió con todos los requisitos de rendimiento dentro de las limitaciones físicas del diseño.
Resortes de platillo en embrague mecánico de taladro en ángulo recto para trabajo pesado
DESAFÍO DEL CLIENTE:
El ingeniero principal de una destacada empresa de herramientas manuales y eléctricas se puso en contacto con SPIROL para que le ayudara a determinar el mejor diseño de resorte de platillo para un nuevo taladro en ángulo recto para trabajo pesado, liviano, compacto y portátil.
SOLUCIÓN DE SPIROL:
- Ingeniería de SPIROL diseñó dos resortes de platillo especiales apilados en serie para cumplir con los requisitos específicos de fuerza y deflexión.
- Los resortes de platillo ofrecen una mayor capacidad de carga en menos espacio en comparación con los resortes helicoidales convencionales, lo que permite al diseñador hacer que la herramienta sea más compacta.
- A diferencia de las arandelas Belleville que se usan principalmente en aplicaciones estáticas, los resortes de platillo brindan una previsibilidad, confiabilidad y vida a la fatiga incomparables en aplicaciones altamente dinámicas.
- Al asociarse con SPIROL e incorporar nuestra recomendación, el cliente minimizó el costoso tiempo de desarrollo y lanzó con confianza su nuevo taladro de alta calidad al mercado.
Imágenes de productos DEWALT usadas con permiso de DEWALT Industrial Tool Co.
Ensamble de punzonadora de torreta
DESAFÍO DEL CLIENTE:
Los diseños tradicionales de herramientas de punzonadoras de torreta utilizan resortes helicoidales (resortes de matriz) para facilitar el mecanismo de extracción de una matriz. En una prensa tradicional, la opción del tipo de material y el grosor del material está limitada por la incapacidad de los resortes helicoidales de producir una fuerza alta en una distancia lineal corta. Cuando este rendimiento es necesario, los resortes helicoidales tendrán un efecto negativo sobre la calidad del producto formado y la eficiencia del proceso de fabricación.
SOLUCIÓN DE SPIROL:
- Los resortes de platillo SPIROL son capaces de proporcionar una fuerza de extracción mayor y más consistente que los resortes helicoidales y requieren menos espacio cuando se apilan en serie.
- Para lograr la misma tasa de resorte, el resorte helicoidal debe ser siete veces más grande que la pila de resortes de platillo.
- Las pilas de resortes de platillo se han convertido en un componente fundamental en el avance de las herramientas de punzonadoras de torreta.

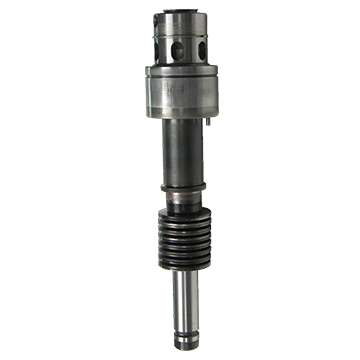

Resortes de platillo en unidades de extracción para máquinas CNC
DESAFÍO DEL CLIENTE:
Los husillos de extracción en las máquinas de tornillo CNC están diseñados para sujetar una pieza mientras se corta a medida y luego se termina. El eje usa un collar para soltar la pieza cuando está completa y luego remacha una nueva pieza. Cuando se configura la máquina, la fuerza de sujeción requerida para sujetar cada pieza en la pinza debe calibrarse con precisión para evitar que el producto terminado se resbale (si la fuerza es demasiado baja) o se aplasta (si la fuerza es demasiado alta). Esta calibración depende de la geometría y el material del producto final. Después de la calibración, la calidad del producto terminado depende de una fuerza de sujeción constante durante miles de ciclos a la vez.
SOLUCIÓN DE SPIROL:
- Cuando se abre la pinza, un cilindro hidráulico comprime 16 resortes de platillo SPIROL apilados en serie.
- Cada vez que se libera la fuerza del cilindro, los resortes de platillo SPIROL proporcionan una fuerza constante para cerrar el collar en la pieza.
- Los resortes de platillo aplicarán de manera confiable la cantidad de fuerza requerida durante la vida útil del ensamble.
