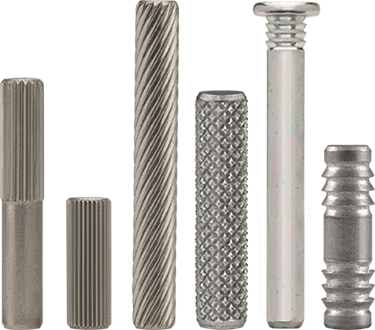

Características de retención del pasador sólido

Las moletas rectas ofrecen una gran resistencia a las fuerzas de rotación, pero una resistencia mínima a las cargas axiales. Por lo tanto, las moletas rectas se recomiendan a menudo cuando el pasador se utiliza para transmitir un momento de torsión, como cuando se utiliza como eje para hacer girar una rueda. En este tipo de aplicación, el pasador tendría un moleteado parcial equivalente (o más corto) al grosor del componente de retención. El componente de acoplamiento podría entonces girar en torno a la sección “en blanco” (no moleteada) del pasador.

Al igual que un tornillo, los pasadores sólidos con moletas helicoidales giran al entrar en el orificio y cortan el componente anfitrión. Las moletas helicoidales proporcionan un mayor contacto con la superficie que las moletas rectas, por lo que ofrecen una mayor resistencia al retroceso. Las moletas helicoidales proporcionan resistencia tanto a las cargas axiales como a las fuerzas de rotación. En aplicaciones dinámicas con cargas exclusivamente rotativas (como la rueda y el eje mencionados anteriormente), se prefieren las moletas rectas, ya que las moletas helicoidales sometidas a un momento de torsión son propensas a girar más hacia dentro o hacia fuera del orificio, según el sentido de la rotación. En general, las moletas helicoidales son las más versátiles entre las características de retención del pasador sólido.

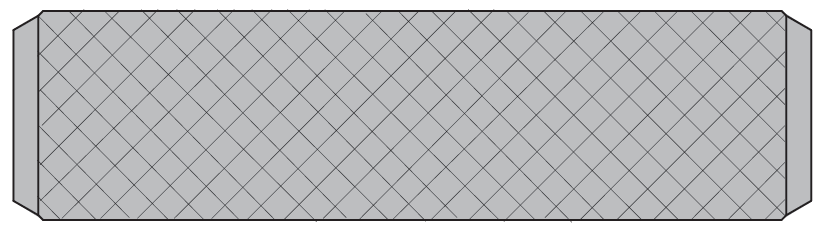

Aunque son muy comunes, las moletas romboidales aportan poco valor en comparación con las demás características de retención. Las moletas romboidales fragmentan el anfitrión durante la instalación e introducen el riesgo de que las partículas se escapen del orificio. Aunque proporcionan cierta retención, es mínima. Deben evitarse las moletas romboidales.

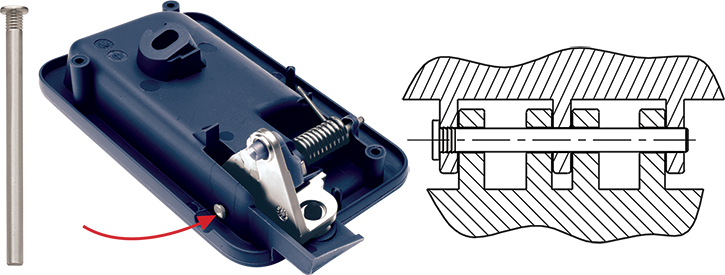

Las púas se diseñaron específicamente para utilizarse en montajes de plástico. Las púas elevadas están inclinadas hacia atrás, en dirección opuesta a la inserción. El plástico del componente anfitrión se rellena naturalmente alrededor de la púa metálica después de la instalación, lo que une de forma permanente los componentes. Las púas proporcionan la mayor retención entre las características de retención analizadas en este documento técnico.
