PolskaCómo acoplar correctamente insertos y limitadores de compresión
por Christie Jones, directora de marketing, vicepresidenta

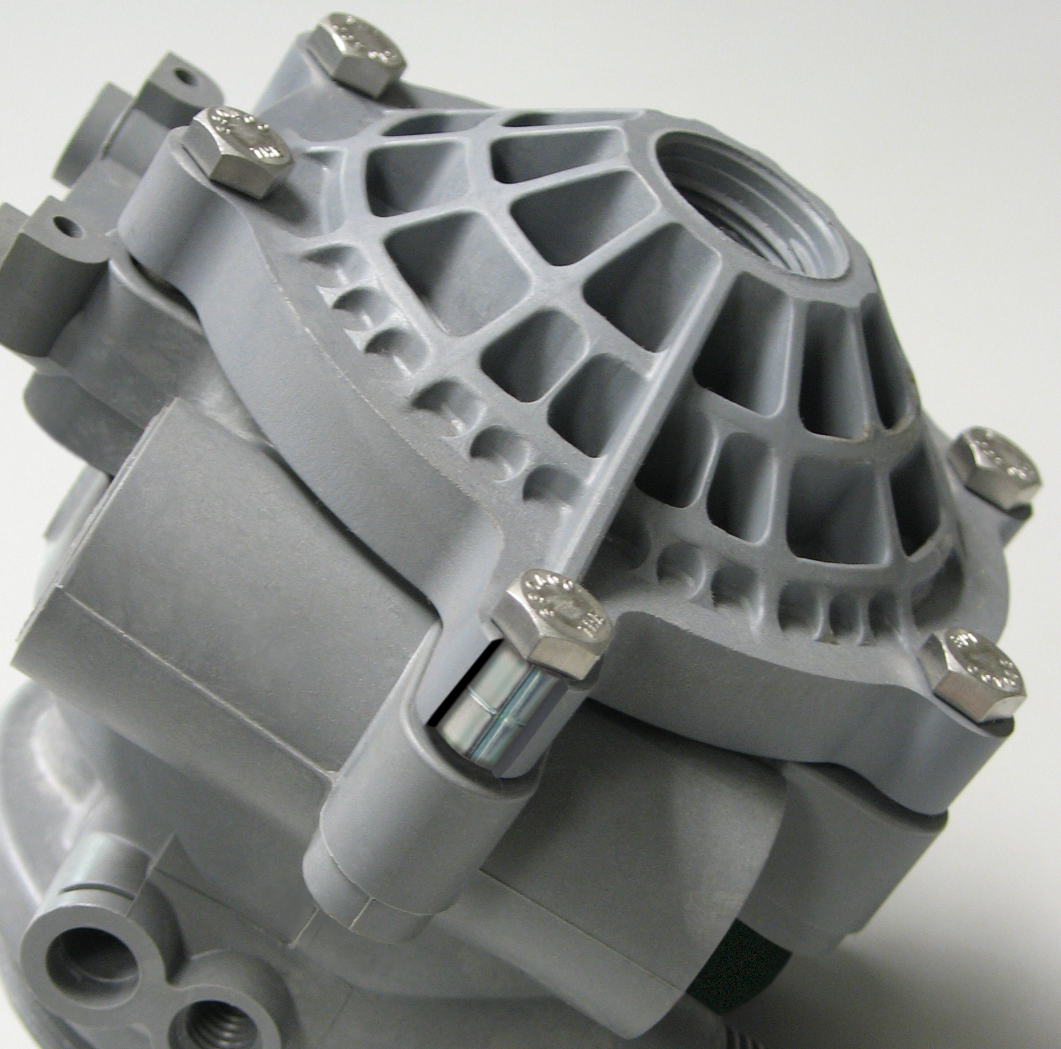

En aplicaciones donde el componente de acoplamiento es también de plástico es necesario utilizar un limitador de compresión para evitar que la fluencia o la relajación de estrés inducida en el componente de plástico reduzcan la carga friccional en la unión roscada.

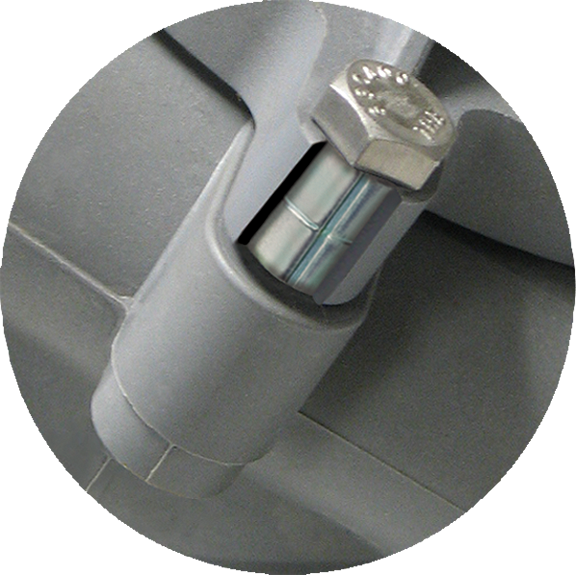

Similar a los insertos, los limitadores de compresión son usados para asegurar la integridad del plástico al instalar el elemento de f ijación roscado. Al apretar el elemento roscado para alcanzar la fricción requerida entre f iletes, el plástico se comprime. El limitador de compresión absorbe la fuerza generada durante la instalación del elemento roscado y aísla al plástico de cargas excesivas de compresión. Sin la presencia del limitador, el plástico se fracturaría dando como resultado que el ensamble se afloje y eventualmente la unión falle. El limitador de compresión asegura que la unión permanezca intacta durante la vida del producto.
Para que este limitador de compresión funcione apropiadamente, debe apoyarse sobre el inserto de manera que sea éste y no el plástico el que soporte la carga. El diámetro interior del Limitador de Compresión en el componente de acoplamiento debe ser mayor que el diámetro exterior del tornillo de montaje, pero menor que el diámetro piloto o frontal del inserto para evitar «jack-out».
De izquierda a derecha:

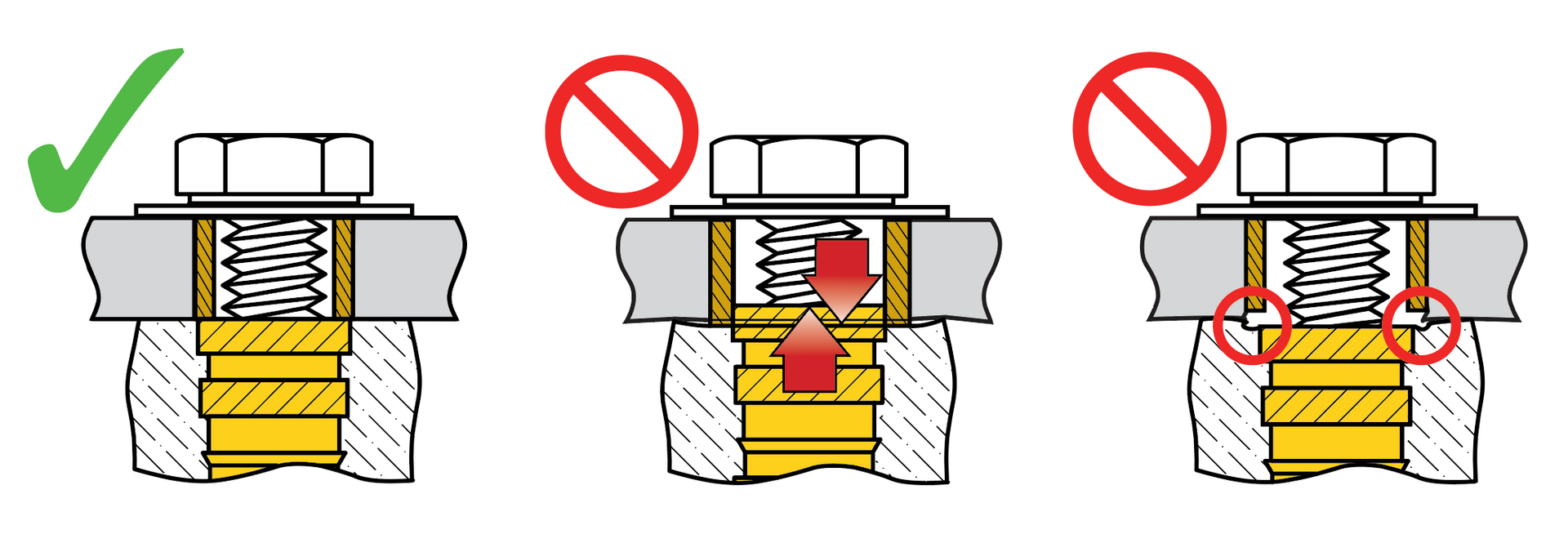

Proper Configuration | Jack-Out | Plastic Creep

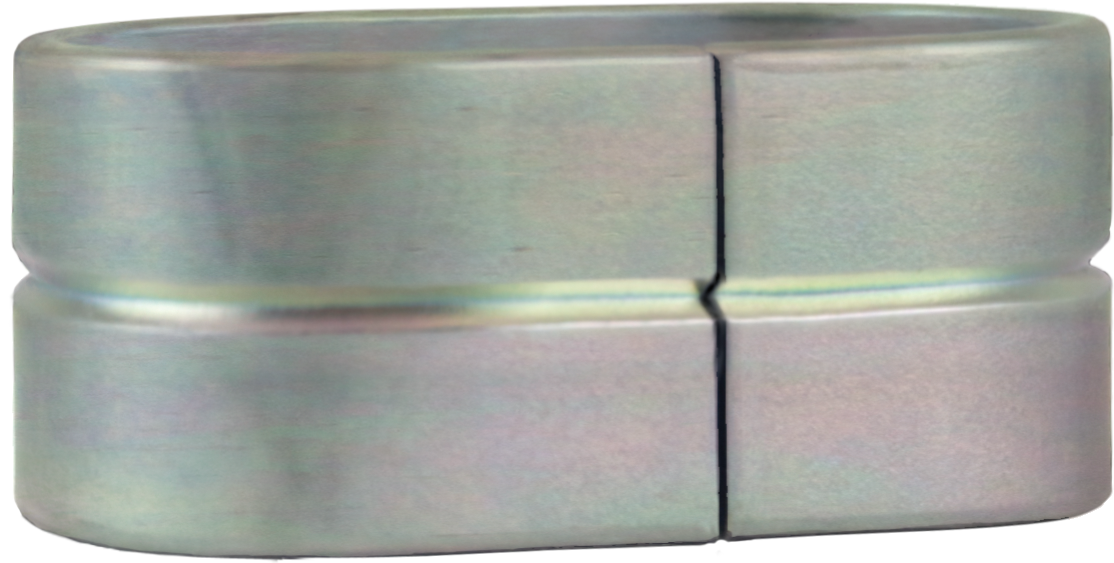

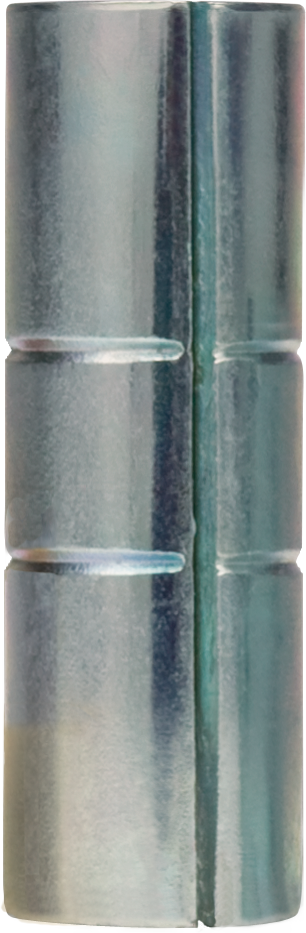

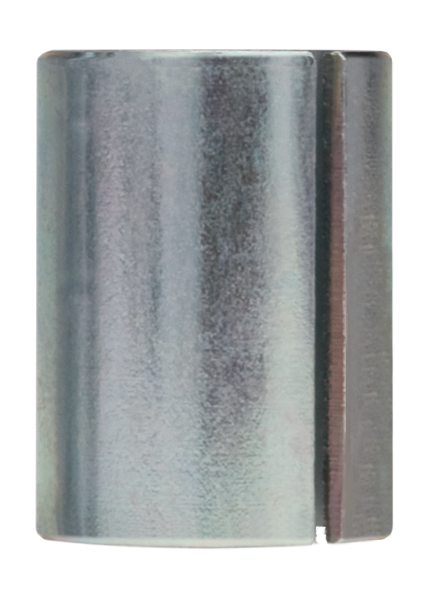

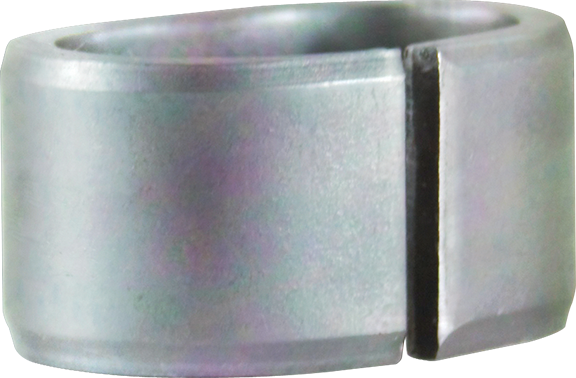

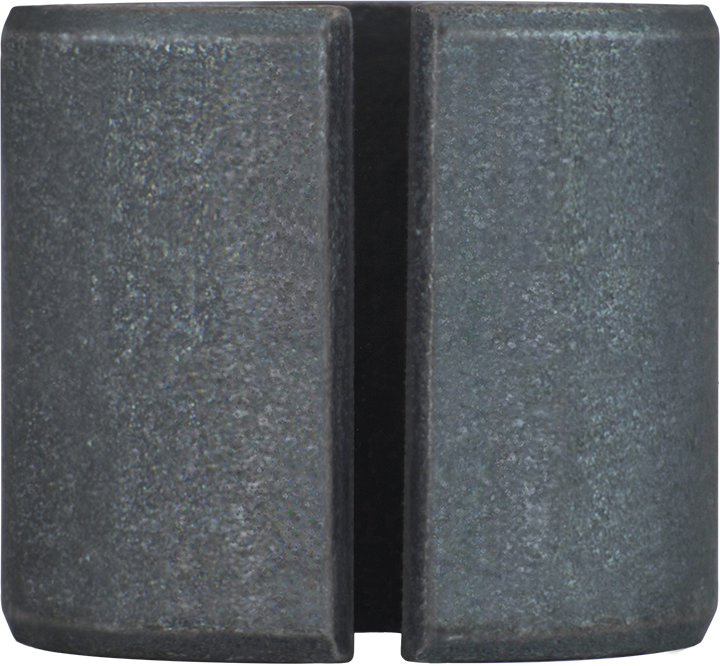

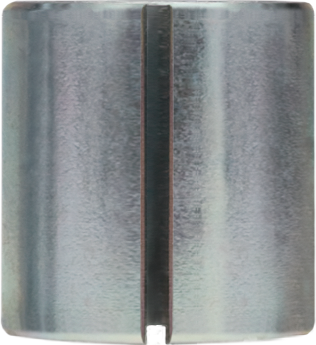

SPIROL ofrece cinco tipos distintos de limitadores de compresión estándares. Esta variedad facilita la selección del limitador más apropiado en cuanto a costo y rendimiento para cada ensamble en particular dependiendo de los requerimientos del ensamble y del método de instalación.
Insertos con cabeza

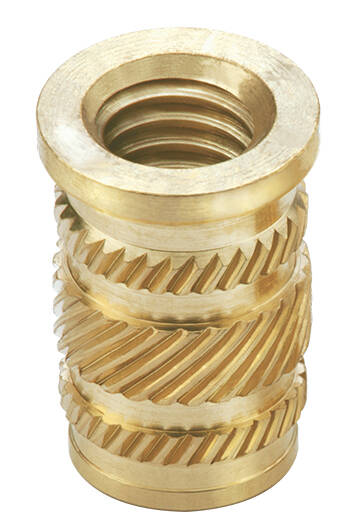

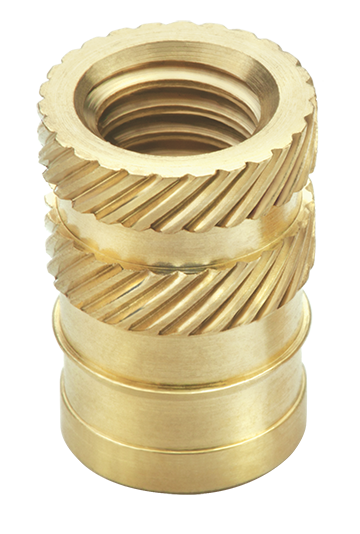

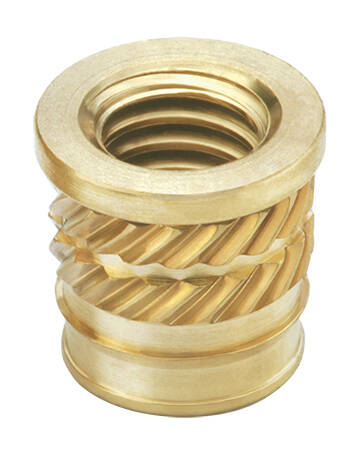

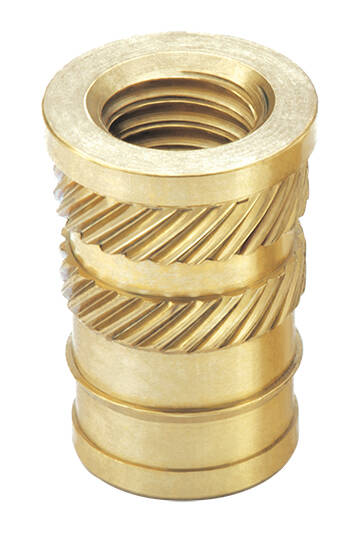

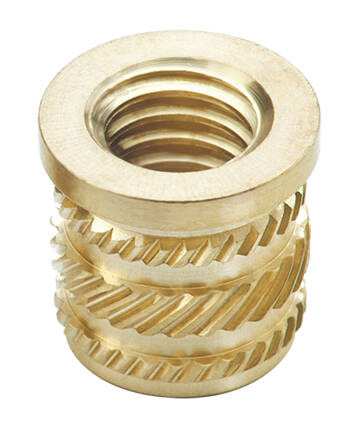

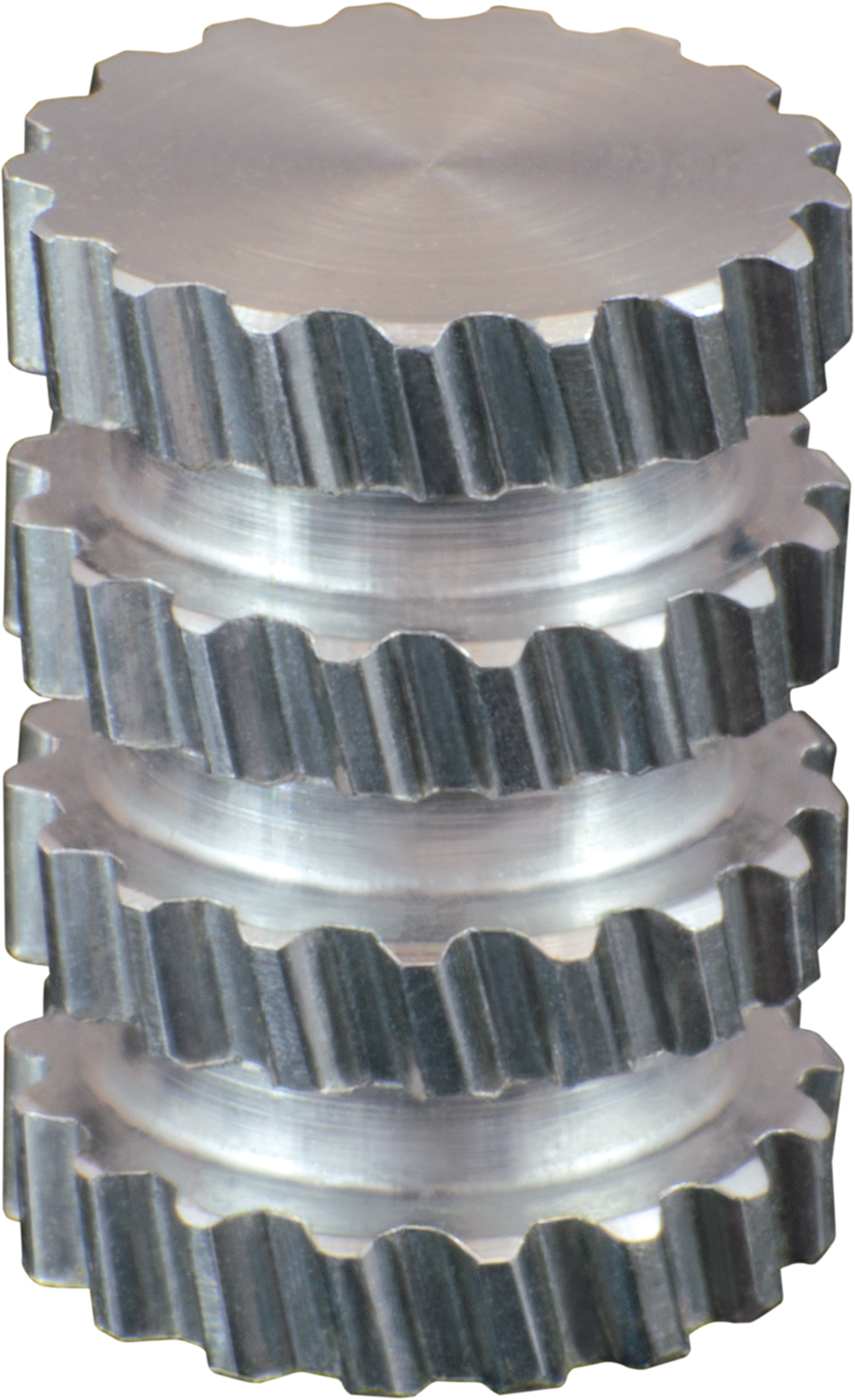

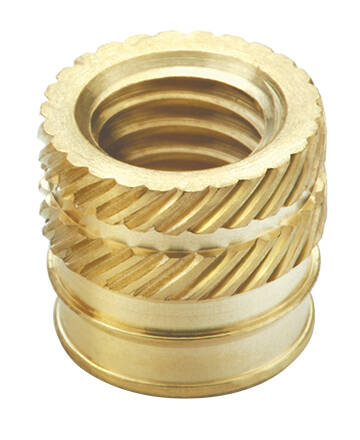

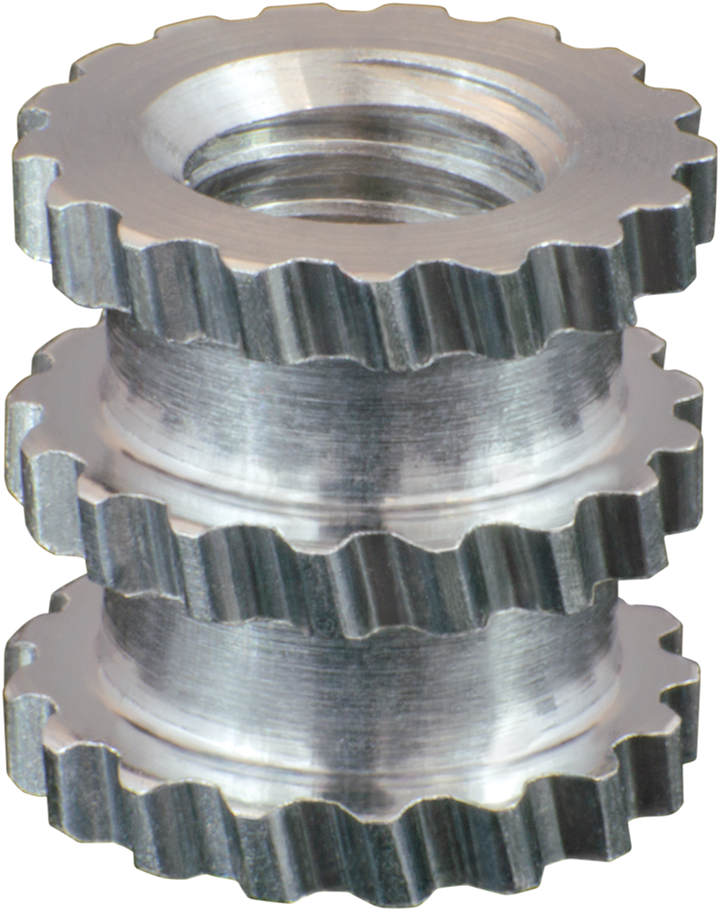

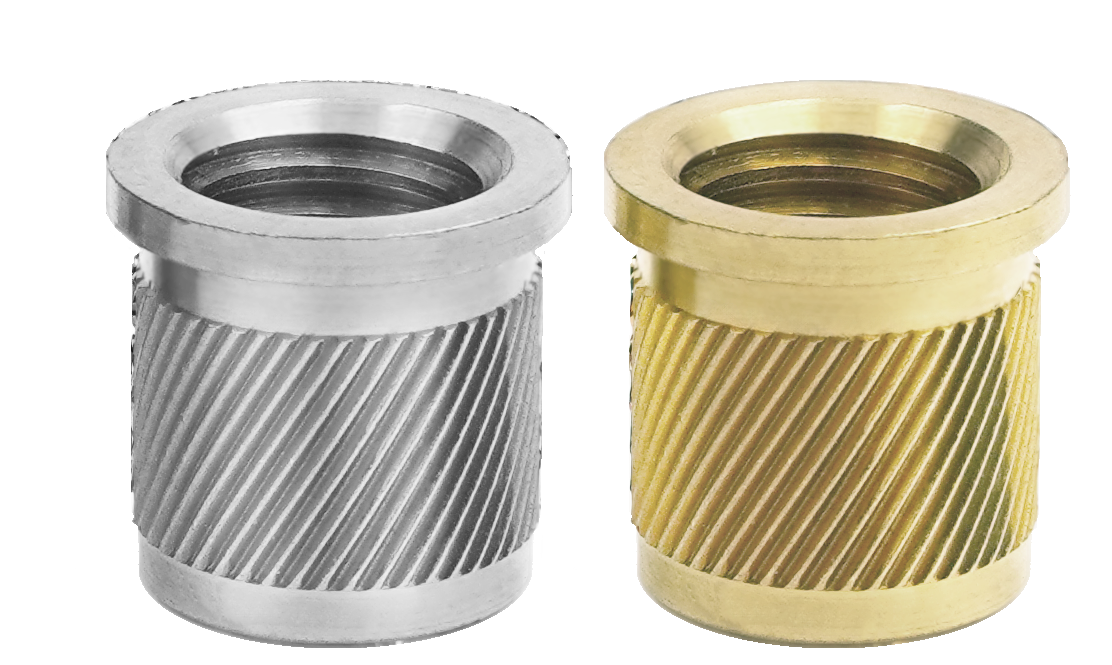

SPIROL las Serie 20, 30 y 51 están diseñados para incrementar el área de contacto con la superficie para el limitador de compresión. Además, la serie 14, 19, 63 y 65 de SPIROL generalmente tiene una adecuada área de contacto. En cualquier producto, en la etapa de diseño el área de contacto debe ser evaluada.
Si la superficie de contacto del inserto de acoplamiento es demasiado pequeña para el diámetro interior del Limitador de Compresión, entonces un Limitador de Compresión Especial con un espacio libre reducido entre el tornillo de ensamble podría resolver el problema.
Si la superficie del inserto es inadecuada para un contacto correcto con el limitador de compresión, la única solución es utilizar un plástico para el componente de acoplamiento que tenga buenas características antideslizamiento y utilizar un limitador de compresión con el máximo grosor de pared para una mejor distribución de la carga. En estos casos la situación de extracción es problemática y se debe afrontar evitando un apriete excesivo del tornillo de ensamblado.
¿Tiene un problema de fabricación que no puede resolver? A nuestros expertos en ingeniería les encantan los desafíos. Recomendar soluciones eficientes para los requisitos de su aplicación es lo que mejor hacemos. ¡Llámenos o complete el siguiente formulario para conectarse con nosotros!
