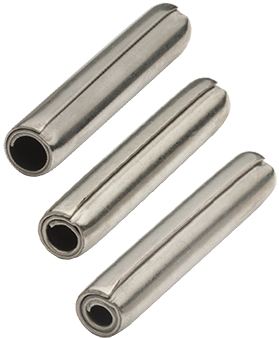

Cómo Instalar un Pasador elástico en espiral

El método más sencillo para instalar los pasadores elásticos en espiral es utilizar un martillo. Primero, alinee el pasador con el orificio con la mano. Luego, simplemente golpee el pasador con el martillo como si fuera un clavo. Introduzca el pasador hasta la profundidad deseada y tenga cuidado de no dañar el material.

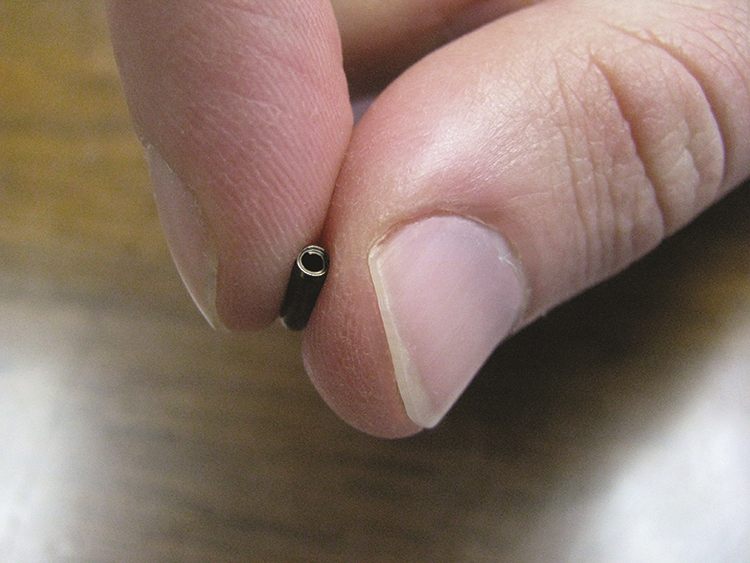

Usar un martillo es una buena opción cuando se trata de ensamblar unos cuantos prototipos o de probar un pasador elástico en espiral por primera vez. Sin embargo, este método de instalación no se recomienda para pasadores cortos o de diámetro pequeño, ya que puede resultar difícil mantenerlos en su sitio con la mano.

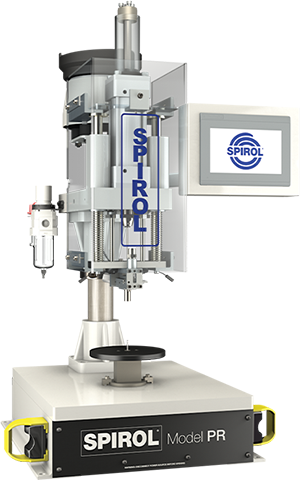

Las insertadoras automáticas de pasadores son ideales para una producción eficiente y de gran volumen. Estas máquinas son completamente autónomas. El elemento de fijación se orienta en un alimentador vibratorio y se envía a un mecanismo de lanzadera que lo posiciona directamente debajo del vástago de inserción. La lanzadera está montada en un mecanismo retráctil que coloca el casquillo de salida del pasador lo más cerca posible del ensamble para su inserción y, posteriormente, se retrae para permitir una carga y descarga sin obstáculos.

Los pasos de instalación con una insertadora automática de pasadores son sencillos. El operador coloca el ensamble en el dispositivo de sujeción, activa la máquina para insertar el pasador y, a continuación, retira el ensamble del dispositivo. Periódicamente, es necesario reponer el suministro de pasadores en el tazón alimentador. El operador no necesita manipular los pasadores en ningún momento del proceso, ya que solo debe verterlos directamente del empaque al tazón alimentador cuando sea necesario.

Existen numerosas funciones adicionales disponibles para personalizar la insertadora automática y adaptarla a las necesidades específicas del fabricante, tales como: estación de trabajo ajustable, cortina de luz infrarroja de seguridad, control de fuerza, control de distancia, detección de presencia de piezas, mesas indexadoras giratorias, control del nivel del alimentador, combinación de taladrado e inserción, inserción de múltiples pasadores por ciclo, entre otros. El tazón alimentador también puede diseñarse para separar productos defectuosos o residuos.

Los dispositivos de sujeción están diseñados para sujetar, soportar y alinear los componentes durante la instalación. Constituyen un elemento fundamental para el rendimiento del equipo de instalación y, en consecuencia, para la calidad del producto final. Una fijación eficaz también mejora los tiempos de ciclo, reduce el riesgo de rechazo de ensambles y evita errores al inicio del proceso de montaje.

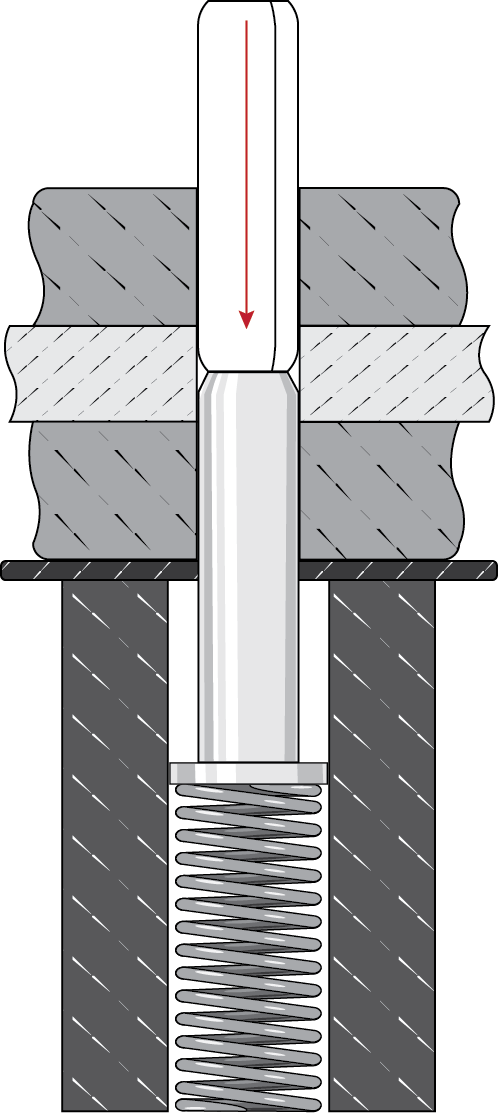

Se recomienda utilizar un pasador de alineación con resorte en los ensambles con orificios pasantes, con el fin de garantizar que se mantenga la alineación entre el pasador y los orificios de los componentes del ensamble durante todo el proceso de instalación. El pasador de alineación con resorte se fija a la mesa de instalación y se emplea para alinear el ensamble antes y durante la instalación. Los pasadores de alineación con resorte (también denominados pasadores de posicionamiento) incorporan mecanismos que permiten la retracción del pasador cuando se inserta en el ensamble, como se muestra en la figura 1. Si el dispositivo de sujeción tomara como referencia la periferia de los componentes del ensamble en lugar de un pasador retráctil, el fabricante tendría que mantener tolerancias más estrictas en las piezas para conservar la alineación adecuada. Esto derivaría en mayores costos de fabricación sin aportar un valor añadido con respecto al uso de un pasador retráctil para ensambles con orificios pasantes.
