PolskaCómo retirar un pasador en espiral
por Christie Jones, directora de marketing, vicepresidenta
A diferencia de los Pasadores Sólidos, que dañan inmediatamente el orificio al ser instalados, los pasadores en espiral son elementos de fijación reutilizables y pueden retirarse sin causar daños a los componentes donde se alojan, siempre que se realice correctamente. Sin embargo, el nivel de dificultad para extraer el pasador varía considerablemente según el tipo de orificio. Los pasadores en espiral en orificios pasantes son fáciles y rápidos de retirar. En cambio, existen opciones limitadas para extraer pasadores en espiral de orificios ciegos.
Los pasadores de resorte en espiral están disponibles en versiones de servicio pesado, estándar y liviano.

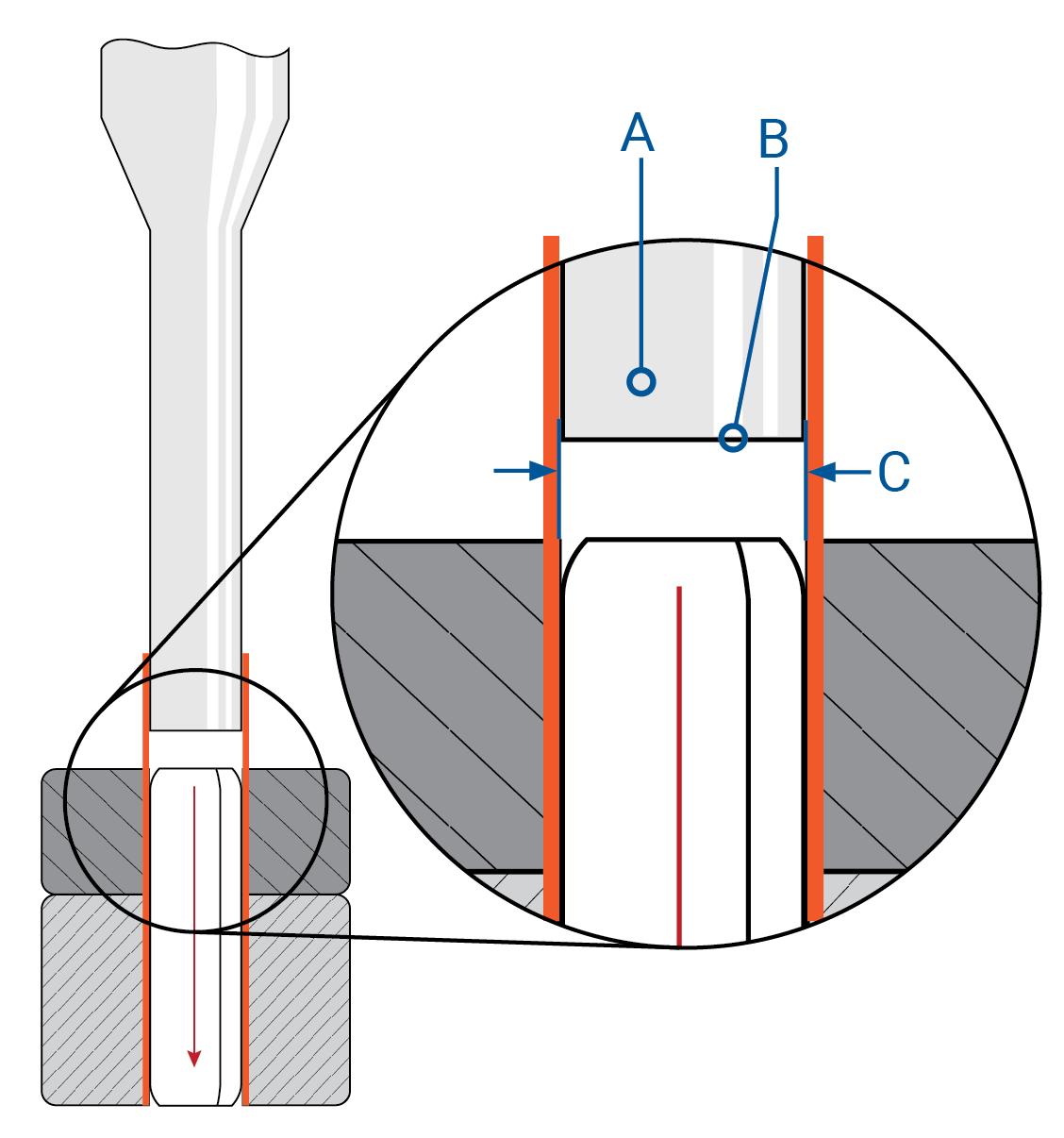

Figura 1
A: Diámetro del punzón ≈ diámetro del orificio
B: La punta del punzón es plana
C: Diámetro del orificio
Eliminación de orificios pasantes
En los conjuntos con orificios pasantes, los pasadores en espiral pueden extraerse de manera fácil y rápida. Primero, determine el diámetro del orificio. A continuación, seleccione un punzón con el mismo diámetro nominal. El punzón debe tener un extremo plano y cuadrado, y un diámetro constante en toda su longitud. Bajo ninguna circunstancia el diámetro del extremo del punzón que entra en contacto con el pasador debe ser menor que el diámetro de la espira exterior del pasador en espiral. Inserte el punzón en el orificio y avance con cuidado utilizando un martillo o una prensa hasta que el pasador en espiral salga por el lado opuesto. Si se realiza correctamente, el conjunto no sufrirá daños y el pasador podrá reinstalarse después del mantenimiento de los componentes. Aunque este método es eficaz para los pasadores ranurados, no deben utilizarse punzones con extremo esférico para extraer pasadores en espiral (Figura 1).
Eliminación de agujero ciego
Los conjuntos con orificios ciegos presentan desafíos significativos. Aunque existen muchos métodos para extraer pasadores con distintos niveles de éxito, el método más eficaz consiste en utilizar una máquina de descarga eléctrica (EDM de penetración). En algunas aplicaciones, perforar con cuidado a lo largo del eje del pasador, utilizando refrigerante, puede eliminar suficiente material del pasador para permitir su extracción manual con unos alicates (Figura 2). En ciertos casos, los fabricantes que emplean orificios ciegos y requieren capacidad de mantenimiento utilizan un pasador que sobresale ligeramente del orificio, de modo que pueda sujetarse y extraerse con alicates tirando del diámetro exterior.
Conclusión
Los diseñadores deben tener en cuenta los requisitos de mantenimiento y servicio de su ensamblaje y optimizar el diseño de los componentes principales en consecuencia. No solo se debe considerar la facilidad de instalación del pasador, sino también la facilidad y la posibilidad de retirarlo.

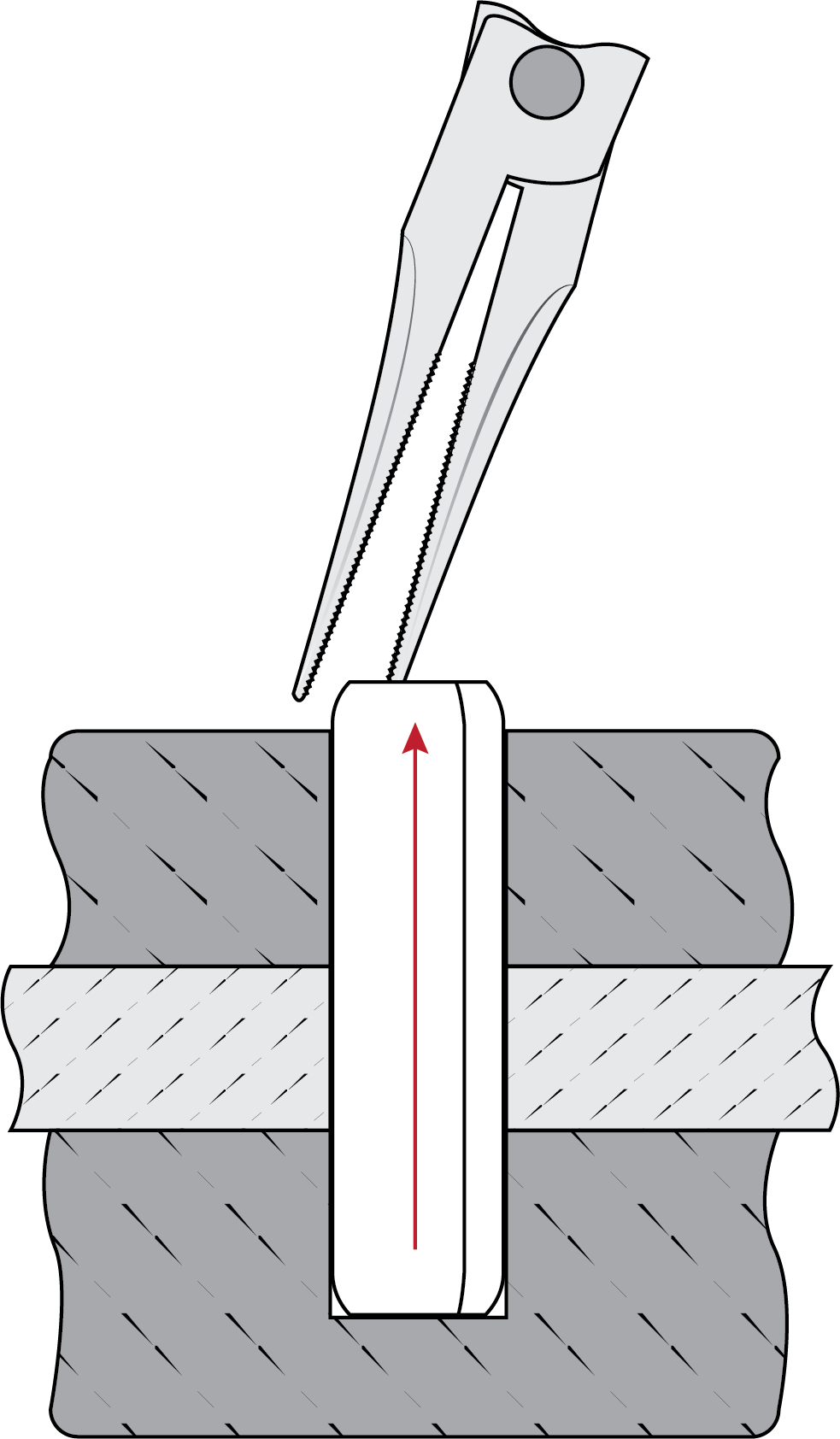

Figura 2
Artículo escrito originalmente por Jeff Greenwood
