PolskaEl ingenioso diseño de la costura hace que el Pasador en Espiral sea perfecto para bisagras
Por Michael J. Pasko, ingeniero de aplicaciones
Los pasadores en espiral se fabrican con una costura que es mucho mejor para las bisagras que la ranura o abertura de los Pasadores Elásticos Ranurados (véanse las figuras 1 y 2).
La costura es inherente a los Pasadores en Espiral, ya que se enrollan con más de una vuelta de material. La «función» del Pasador en Espiral afectará al grosor del material y al número de vueltas, pero todos los Pasadores en Espiral tendrán una costura.
Algunos suponen que la costura de un Pasador en Espiral sobresale por encima de la superficie del pasador. No es así. La costura de un Pasador en Espiral está en realidad «metida» o enrollada para garantizar que el pasador siga siendo redondo. Además, la costura se prepara con un borde biselado para suavizar la transición a la zona de la «coma» (Figura 3). De hecho, una característica clave de un Pasador en Espiral enrollado correctamente es que el diámetro del pasador en la costura es igual o menor que el diámetro adyacente a la costura. Esto evita que el borde del material entre en contacto con el diámetro interior de la pared del orificio y evita el desgaste al insertarlo.
La foto del conjunto del cierre de la ventana trasera de un SUV de plástico que se muestra a continuación muestra la forma básica del Pasador en Espiral cuando se instala en una aplicación. El pasador se adapta al orificio en el que se instala y la zona de la «coma» es visible como un pequeño espacio entre el pasador y el orificio adyacente a la costura.
Figura 1
A la izquierda, los Pasadores Elásticos Ranurados tienen forma de «C». A la derecha, los Pasadores en Espiral tienen 2 ¼ espiras de material enrollado.
Figura 2
El hueco del pasador ranurado se cierra cuando se instala en un orificio.
Figura 3
La junta del pasador en espiral está preparada con un borde biselado para suavizar la transición a la zona en forma de «coma» (A). Esta característica de diseño garantiza que no haya «puntos altos» en la junta (B).

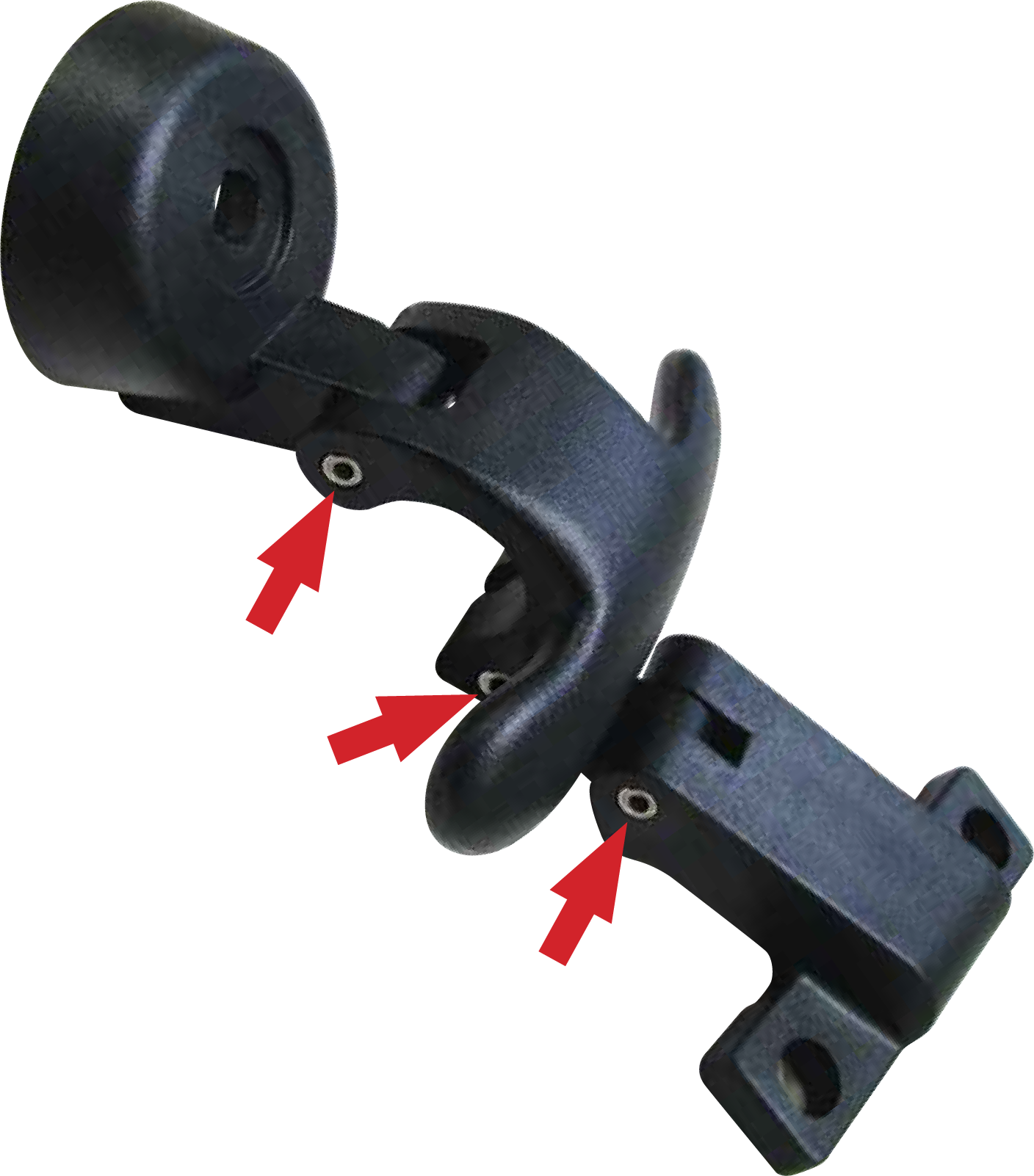

Figura 4
Este conjunto de cierre de ventana de SUV utiliza tres pasadores en espiral como bisagras.

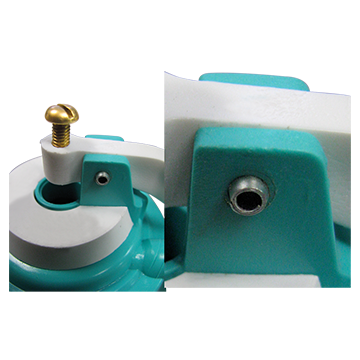

Figura 5
Los pasadores en espiral se utilizan a menudo como pasadores de bisagra en productos de consumo duraderos, como se muestra en este conjunto de brazo flotante de inodoro.
Un gran porcentaje de los pasadores en espiral se utilizan en bisagras y la configuración única de la junta es esencial para su correcto funcionamiento. Por lo tanto, cuando se utilizan en orificios redondos, la junta no debe tener ningún impacto en el rendimiento.
La costura remetida del Pasador en Espiral permitirá una rotación suave y sin interferencias de los componentes de la bisagra/eje en la gran mayoría de los conjuntos. En la mayoría de las situaciones en las que la costura es problemática, suele ser el resultado de métodos de instalación deficientes o de una implementación inadecuada. Si se aplica una fuerza de compresión excesiva a una parte del pasador y no a otra, puede producirse una deformación de la costura. Esto ocurre a veces cuando los conjuntos están diseñados de tal manera que no soportan adecuadamente el pasador. Del mismo modo, los pasadores pueden dañarse durante la instalación, lo que puede provocar la deformación de la costura. Las causas típicas son una técnica de instalación inadecuada, el equipo, el estado del orificio o el material y la función del pasador. Los diseñadores también han intentado utilizar pasadores en espiral y pasadores ranurados en ensamblajes en los que un «trinquete» o palanca debe desplazarse axialmente sobre la superficie del pasador mientras gira. La geometría de estos componentes a veces hace que se enganchen o «se cuelguen» en la junta.
