PolskaLa diferencia entre los Resortes de Platillo y las arandelas Belleville
por Ken Hagan - Presidente de División

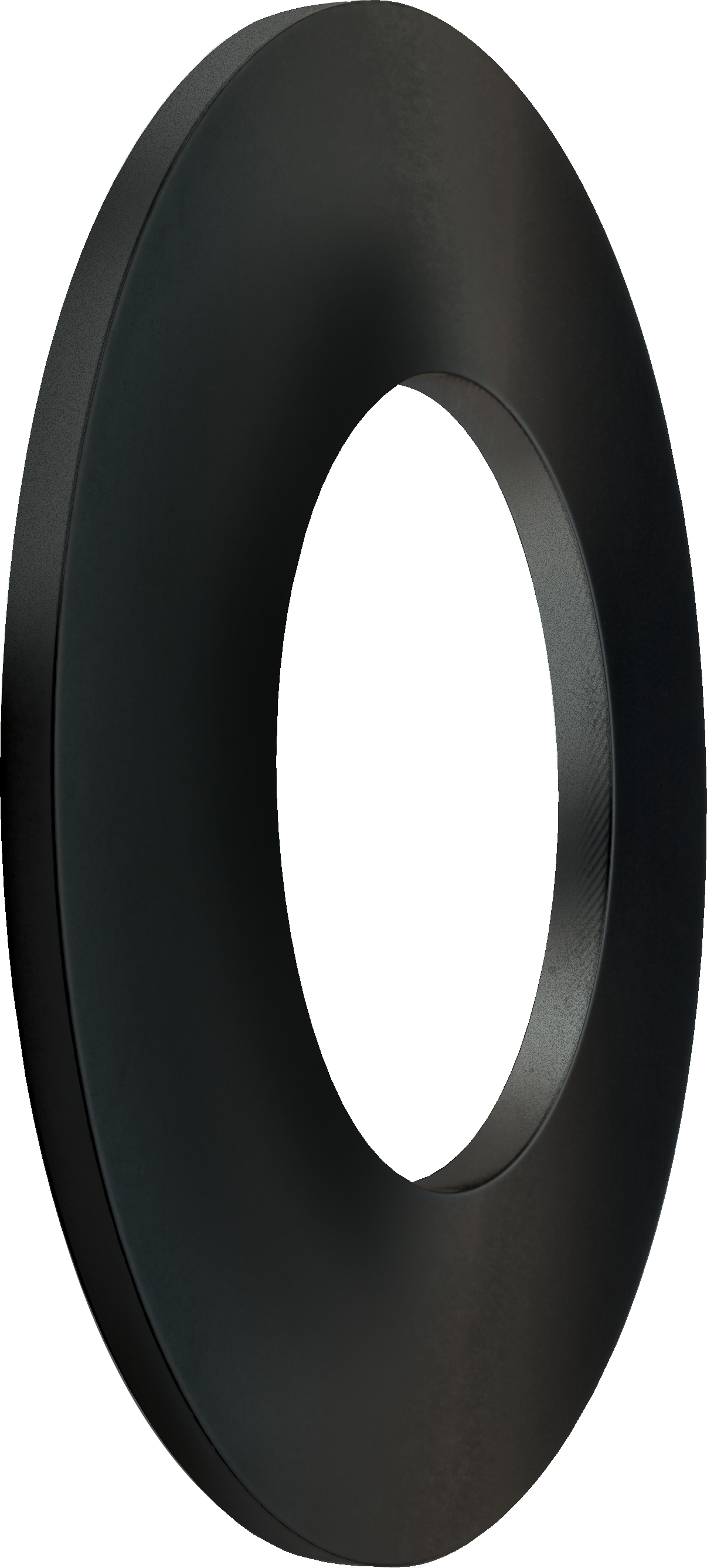

Los Resortes de Platillo y las arandelas Belleville son ambos tipos de arandelas elásticas de forma cónica, normalmente fabricadas con aceros para resortes y diseñadas para ser cargadas axialmente. Ambos componentes pueden proporcionar una mayor fuerza en un espacio relativamente reducido en comparación con los resortes helicoidales o los resortes ondulados. Aunque los términos “Resortes de Platillo” y “arandelas Belleville” suelen utilizarse indistintamente, existen algunas diferencias técnicas, de diseño y de aplicación entre ambos productos :
|
DIFERENCIAS TÉCNICAS ENTRE LOS RESORTES DE PLATILLOS Y LAS ARANDELAS BELLEVILLE |
||
|
|
Resortes de Platillos |
Arandelas Belleville |
|
Aplicaciones típicas |
Precarga, carga dinámica / ciclo, vida útil por fatiga predecible importante |
Aplicaciones estáticas |
|
Materiales típicos |
Acero con alto contenido de carbono < 1,25 mm |
Acero de alto carbono |
|
Espesor |
0,2 mm - 14 mm |
Tienden a ser más gruesos para un determinado diámetro exterior |
|
Unidades estándar |
Métrico |
Imperial / Metric |
|
Requisitos de fuerza |
Curvas de fuerza / deflexión especificadas y calculadas |
Se puede especificar la fuerza/torque estático o no especificar ninguna fuerza |
|
Regido por Normas Internacionales |
DIN EN 16983 y 16984 |
DIN 6796 |
Las arandelas Belleville se utilizan principalmente en aplicaciones de servicio pesado, fijadas con un perno donde la carga se considera estática. Los Resortes de Platillo pueden estar sometidos a carga estática de forma continua o intermitente, o a carga dinámica con ciclos continuos. A diferencia de las arandelas Belleville, los resortes de platillos están diseñados específicamente para proporcionar una relación fuerza–desplazamiento repetible y ofrecen una vida útil de fatiga larga y predecible en aplicaciones dinámicas o cíclicas. Los Resortes de Platillo se emplean comúnmente en una amplia gama de aplicaciones, incluyendo controles y reguladores de presión, sistemas de frenos de vehículos, válvulas, amortiguadores, embragues, conjuntos de fricción y uniones donde existen ciclos térmicos o de carga por peso. Los resortes de platillo pueden utilizarse como una sola pieza o combinarse en diversas configuraciones en paquetes para lograr el rendimiento de fuerza–deflexión deseado.
Existe una lista definida de tamaños estándar de resorte de platillo, junto con sus características de carga y deflexión asociadas, disponible en la norma DIN EN 16983 (anteriormente DIN 2093).
La selección de la configuración más adecuada de Resorte de Platillo cónica o de paquete de platillo puede ser un desafío. Se recomienda que los diseñadores colaboren con expertos en ingeniería de aplicación de resortes de platillo cónicas para determinar la solución óptima para cada aplicación específica.
Para obtener información sobre la vida a fatiga de los resortes de platillo, consulte el documento técnico de SPIROL :
Cómo calcular la vida estimada a fatiga de un resorte de platillo
Artículo escrito originalmente por Nicholas Bunt
