PolskaPasadores elásticos en espiral de acero inoxidable 316
por Christie Jones, directora de marketing, vicepresidenta
Descargue este Documento TécnicoUn estudio detallado del tipo 316 en comparación con el tipo 302/304 y usos habituales.
La versatilidad de los pasadores elásticos en espiral los convierte la mayoría de las veces en el elemento de unión ideal cuando se tienen determinados objetivos de economía e ingeniería. Están disponibles en una gran variedad de tamaños, cargas, acabados y materiales. Entre los materiales utilizados para fabricar los pasadores elásticos en espiral, a menudo se utiliza el acero inoxidable por su alta resistencia a la corrosión. Los pasadores elásticos en espiral se suelen fabricar en acero inoxidable 302/304 y 420, pero también están disponibles en acero inoxidable 316, que se suele seleccionar por su resistencia superior a la corrosión. En este documento se compara el tipo 316 con el 302/304, y se abordan diferentes usos y entornos en los que supone una ventaja.
Composición química
Aunque los aceros inoxidables 302 y 304 son técnicamente dos materiales diferentes, su composición y propiedades químicas se asemejan. Por ello, las plantas siderúrgicas pueden fundir el material para que cumpla con las especificaciones técnicas tanto del 302 como del 304. Así, los fabricantes suelen referirse a los pasadores elásticos austeníticos como tipo 302/304, y esta convención será la que se utilice en todo el documento.
En la Tabla 1 se compara la composición química de los tipos de acero inoxidable austenítico utilizados para los pasadores elásticos en espiral. Por 'austenítico' nos referimos a la estructura del material, clasificando el acero inoxidable como no termotratable, no magnético en un estado totalmente recocido y con la capacidad de endurecerse al trabajarlo.
Antes de entrar en las características del tipo 316, será útil explicar primero brevemente cómo se alean los tipos 302 y 304, y qué es lo que les permite ser tan resistentes a la corrosión.
| Composición química (%) | Tipo 302 | Tipo 304 | Tipo 316 |
| C | 0.15 | 0.08 | 0.08 |
| Mo | -- | -- | 2 – 3 |
| Cr | 17 – 19 | 18 – 20 | 16 – 18 |
| Ni | 8 – 10 | 8 – 10.5 | 10 – 14 |
*Los valores únicos son valores máximos
Tabla 1
Composición química (%) del acero inoxidable austenítico utilizado para los pasadores elásticos en espiral de SPIROL
Todos los aceros inoxidables de la serie 300 que se muestran en la Tabla 1 son aleaciones con más níquel que el acero inoxidable tipo 420, y con un mayor contenido en cromo (el tipo 420 tiene un 0,5% de níquel y un 12-14% de cromo). Esto permite que dichos aceros de la serie 300 tengan una mayor resistencia a la corrosión, especialmente por picadura y tensofisuración. Además, los aceros inoxidables de la serie 300 tienen un menor contenido en carbono que otros aceros inoxidables, lo que les permite tener una mayor resistencia a la corrosión, al disminuir la capacidad de formación de carburos en los límites de los granos, lo que puede crear corrosión intergranular (conocida como 'sensitización').
La principal diferencia de composición entre el tipo 316 y el tipo 302/304 es que el primero es una aleación con 2-3% de molibdeno, lo que aumenta la resistencia a la corrosión por picadura al aumentar la durabilidad de la capa pasivante. La capa pasivante, normalmente un óxido, es una capa "clara e invisible" en la superficie del metal que mejora la protección contra la corrosión. El molibdeno también aumenta tensión en la estructura de red cristalina, forzando a las moléculas a que se junten y, por tanto, aumentando la energía necesaria para que los átomos de hierro se disuelvan y alcancen la superficie. El molibdeno tiene un efecto similar a la que el cromo tiene en la microestructura, por lo que el tipo 316 no necesita tanto cromo como el tipo 302/304. Para mantener la estructura austenítica en los aceros inoxidables con molibdeno, se debe aumentar el contenido de níquel. Como se puede ver en la Tabla 1, el contenido de níquel varía del 10-14% para el tipo 316 al 8-10,5% para el tipo 304 y el 8-10% para el tipo 302.
Resistencia a la corrosión
Aunque los aceros inoxidables austeníticos de la serie 300 tienen propiedades físicas y de resistencia que hacen que sean adecuados para muchos usos, su capacidad para resistir en diferentes entornos corrosivos, tanto químicos como atmosféricos, es la razón más importante por la que se suelen seleccionar. Todos los aceros inoxidables de la serie 300 tienen una alta resistencia a la corrosión, pero el tipo 316 es uno de los más resistentes. Aunque el tipo 302/304 suele ser resistente en la mayoría de los casos, suele corroerse en entornos más severos, mientras que el tipo 316 no lo hace, como en agua de mar o entornos petroquímicos. Hay muchos tipos diferentes de corrosión, por lo que es importante comprender cada uno de ellos y la ventaja que el tipo 316 ofrece.
Corrosión galvánica
Este tipo de corrosión se produce entre dos metales diferentes cuando están en contacto y sumergidos en un entorno en el que los metales reaccionan entre sí eléctrica y químicamente. Es importante tener en cuenta la serie galvánica (véase Tabla 2) para garantizar que el material no se corroe al ser expuesto al otro material. Por ejemplo, cuando dos aleaciones están en contacto en el agua de mar, la corrosión se producirá en la aleación que sea inferior en la serie. Cuanto más alejados estén los dos metales entre sí en el cuadro de la serie galvánica, más probabilidades hay de que se corroan al estar sumergidos en un electrolito.
Corrosión por picadura
La corrosión por picadura es un tipo de corrosión muy localizado que implica la aparición de pequeños puntos y, a la larga, orificios en el material. Cualquier tipo de fractura o incluso un pequeño rasguño puede desencadenar una corrosión por picadura y provocar una fractura (véase la Imagen 1). La picadura puede producirse en agua salada para el tipo 302/304, por lo que se suele utilizar el tipo 316. La adición de molibdeno mejora de forma significativa la resistencia a la corrosión por picadura.
El tipo 316 se suele conocer por ofrecer mayores ventajas frente al tipo 302/304 en entornos ricos en cloruro, como el agua de mar, por lo que se suele conocer como acero inoxidable de grado marino. Hay otros entornos cáusticos, detallados en la Tabla 3, donde el tipo 316 ofrece una mejor resistencia a la corrosión.
|
Agua marina |
Ácido sulfúrico Ácido tartárico Ácido acético Ácido fórmico Ácido láctico Varios ácidos orgánicos Corrosión por nutrientes |
Tabla 3
Entornos en los que el tipo 316 ofrece una mayor resistencia a la corrosión en comparación con los tipos 302 y 304

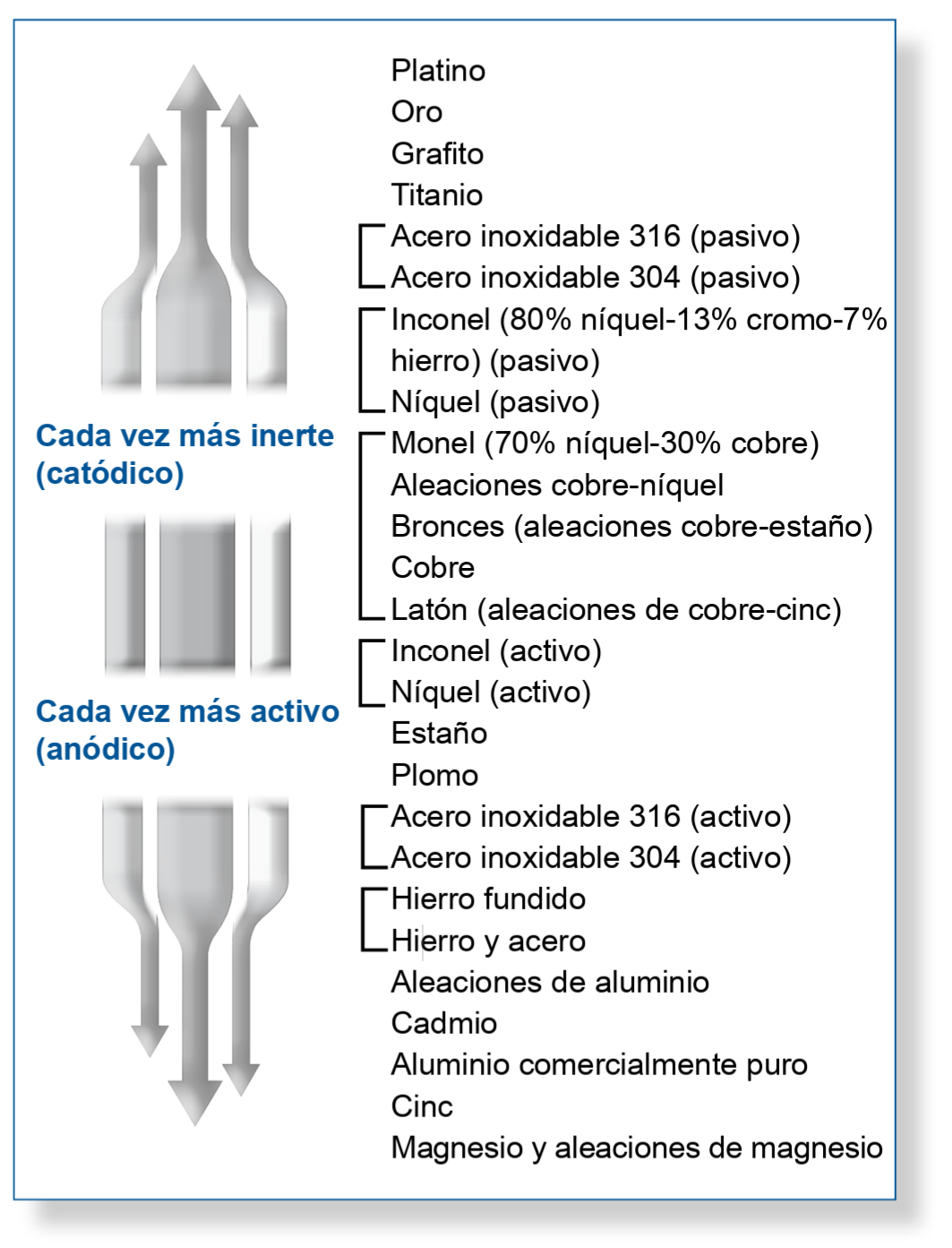

Tabla 2
La serie galvánica1
Imagen 1
Corte transversal de picadura, donde se muestra el impacto en el área transversal y la reducción de la resistencia
Corrosión por tensofisuración
La corrosión por tensofisuración (SCC, por sus siglas en inglés) es un proceso de fisuración que solo se produce si el material está en un entorno corrosivo y expuesto a tensión mecánica. Sin una de estas dos condiciones no se produce la SCC. Para el acero inoxidable de la serie 300, la SCC por cloruro es uno de los tipos más comunes, conocido por influir en la integridad estructural del material. Hay muchos factores que pueden influir en la SCC, como la tensión aplicada y residual, la temperatura y las condiciones cíclicas de la aplicación.
Se han realizado muchos informes y estudios para analizar el impacto de la SCC en acero inoxidable austenítico, pero debido a los numerosos factores y variables, como tensiones, composición química y condiciones ambientales, es difícil aplicar una correlación válida para todos los tipos de acero inoxidable y cómo reaccionan. Por lo tanto, es importante realizar pruebas para los requisitos específicos de cada aplicación.
A continuación se facilita una lista de soluciones de cloruro que pueden provocar la SCC del acero inoxidable de la serie 3002:
- Cloruro de amonio
- Cloruro de calcio
- Cloruro de cobalto
- Cloruro de litio
- Cloruro de magnesio
- Cloruro de mercurio
- Cloruro de sodio
- Cloruro de cinc
Corrosión intergranular
Este tipo de corrosión no suele ser un problema para los aceros inoxidables de la serie 300, ya que implica mantener los pasadores a alta temperatura (más de 800 ºF/430 ºC) durante un período de tiempo prolongado. Los pasadores en espiral de la serie 300 se pueden usar en temperaturas tan bajas como -300 ºF (-185 ºC) y tan elevadas como 750 ºF (400 ºC).
Propiedades mecánicas
Como los aceros de la serie 300 (y todos los austeníticos) se pueden endurecen por el trabajo en frío, ofrecen una amplia variedad de propiedades mecánicas. El trabajo en frío del material cambia la dureza y el magnetismo de los aceros inoxidables de la serie 300. En la Tabla 4 se ofrecen las propiedades mecánicas de los aceros inoxidables austeníticos recocidos tipos 302, 304 y 316.
| Tipo 302 | Tipo 304 | Tipo 306 | |
| Resistencia a la fractura, Mpa (psi) | 515 (75) | 515 (75) | 515 (75) |
| Fluencia, Mpa (psi) | 205 (30) | 205 (30) | 205 (30) |
| Dureza, máx. (HRB) | 88 | 88 | 95 |
Tabla 4
Propiedades mínimas a temperatura ambiente, recocidos3
Magnetismo
Cuando cualquiera de los aceros inoxidables de la serie 300 está totalmente recocido, es no-magnético y su magnetismo aumenta al endurecerlos. El tipo 302/304 muestra una mayor permeabilidad magnética como resultado del endurecimiento.
Coste y disponibilidad
Para los pasadores elásticos, el tipo 302/304 es el acero inoxidable austenítico más utilizado y por ello, se suelen fabricar en mayores cantidades que el 316. Por lo tanto, los pasadores elásticos de acero inoxidable 302/304 son más baratos y tienen una mayor disponibilidad.
Aplicaciones
Hay muchas aplicaciones para las que se necesita una mayor resistencia a la corrosión que la que ofrece el tipo 302/304. Algunas de ellas se muestran en la Tabla 5. Los pasadores elásticos en espiral de acero inoxidable 316 reducen la corrosión por picadura que se produce en estas aplicaciones, ya que están expuestos a varios productos químicos agresivos (véase la Tabla 3).
| Aplicaciones | Sectores |
|
Ensamblajes expuestos a un entorno marino |
Sector químico y farmacéutico Digestores de la industria papelera, evaporadores y equipo de manipulación Sector médico Equipo de trituración textil Películas fotográficas Equipo de refinamiento de petróleo |
Tabla 5
Aplicaciones y sectores en los que se utilizan los pasadores elásticos en espiral de acero inoxidable 316 (nota: el tipo 302/304 podría no ser suficiente)
Conclusión
Los pasadores elásticos en espiral se pueden fabricar en muchos materiales, incluidos diferentes grados de aceros inoxidables. Los aceros inoxidables 302/304 son una opción habitual por su alta resistencia a la corrosión. En entornos donde la resistencia a la corrosión del tipo 302/304 no sea suficiente, como un entorno marino donde el pasador esté expuesto a cloruros, el tipo 316 podría ser más apropiado ya que la corrosión por picadura no se produce con facilidad. El tipo 316 suele ser más caro que el 302/304, pero su mayor resistencia a la corrosión garantiza que los componentes vitales permanezcan inalterados y no causen daño adicional a las partes circundantes. Para muchos equipos de ingeniería, la mayor seguridad compensa el mayor coste de los componentes, especialmente si se trata de productos químicos peligrosos.
Debido a la complejidad y a las diferentes variables que caracterizan a los entornos corrosivos, como el tipo de producto químico y su concentración, la tensión a la que está expuesto el material, las condiciones ambientales, el tiempo y la temperatura, se recomienda realizar siempre pruebas al seleccionar los materiales de fijadores como los pasadores elásticos en espiral, para asegurarse que el material dará los resultados deseados.
Una selección correcta del material es uno de los criterios más importantes de diseño para los ingenieros, ya que dicta el coste final, la vida útil y el rendimiento del producto final. Hay muchos tipos de materiales entre los que escoger, y cuando se trata de seleccionar materiales para fijadores, las empresas con experiencia en el diseño de los mismos pueden ayudar a determinar el material más adecuado.
1M.G. Fontana, Corrosion Engineering. 3rd Edition. Copyright 1986 by McGraw-Hill Book Company.
2The International Nickel Company, Inc. 1963. “Corrosion Resistance of the Austenitic Chromium-Nickel Stainless Steels in Chemical Environments.”
3Metals Handbook. Desk Edition, 2nd Edition. 1998. ASM International

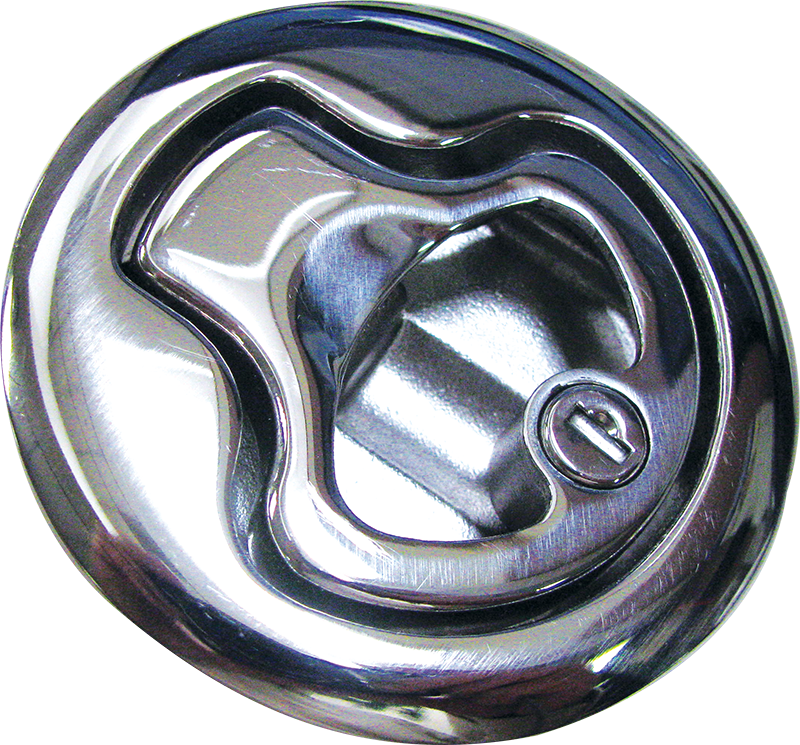

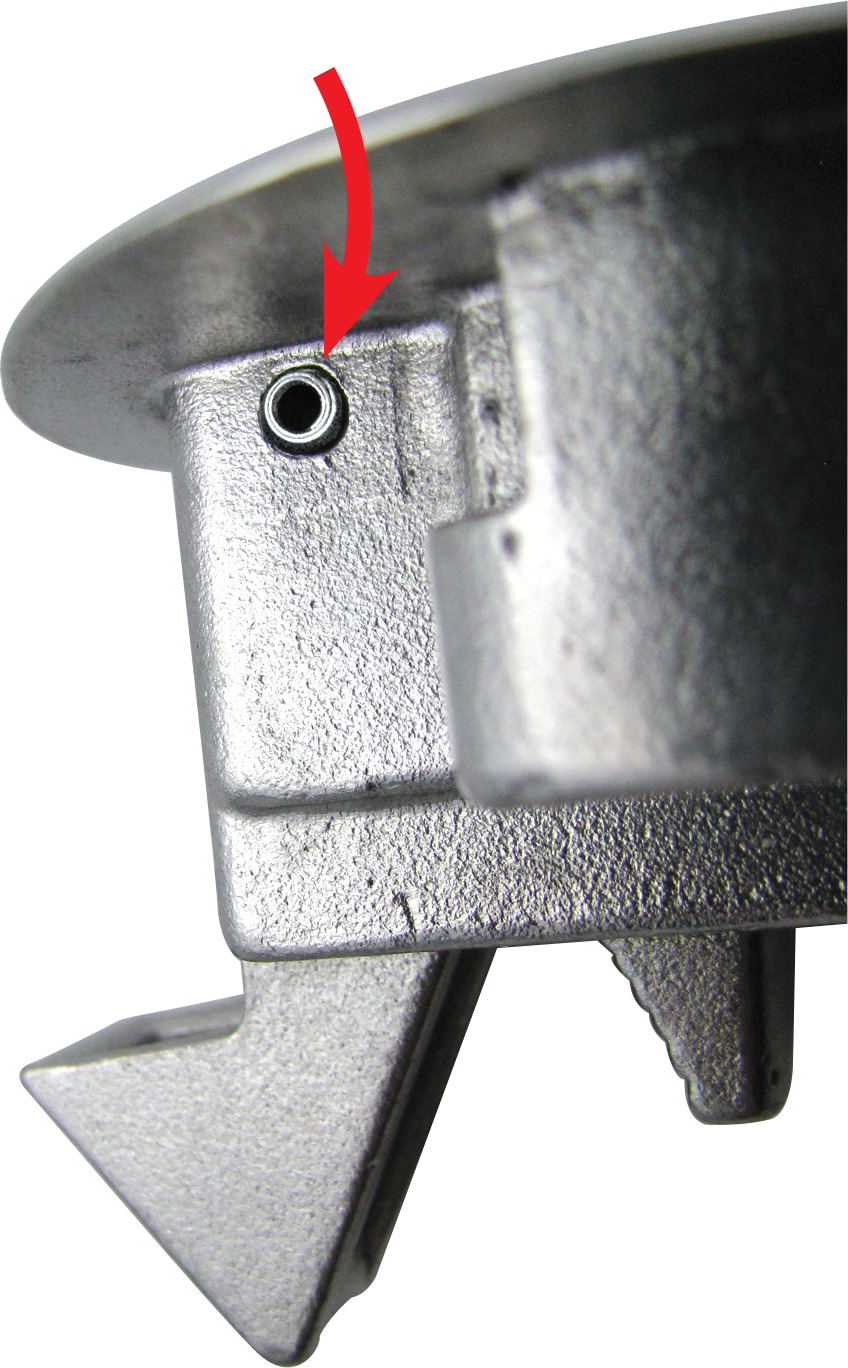

Pasador elástico en espiral en acero inoxidable 316 Enganche de bloqueo para barco en acero
Artículo escrito originalmente por Christopher G. Jeznach
