PolskaPasadores Elásticos

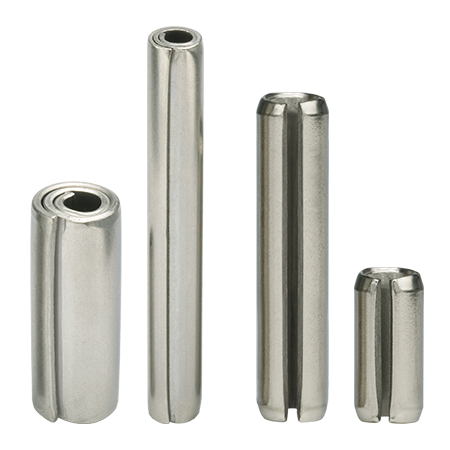

SPIROL ofrece dos tipos de Pasadores Elásticos: Pasadores Elásticos en Espiral y Pasadores Elásticos Ranurados.
SPIROL inventó el Pasador Elástico en Espiral y su tecnología de producción en 1948. Desde entonces, el Pasador en Espiral ha demostrado ser el Pasador Elástico más versátil de la industria. Fácilmente reconocible por su característica sección transversal de espiral de 2 1/4 vueltas, los Pasadores en Espiral son elementos autorretenidos gracias a la tensión radial aplicada contra la pared del agujero y son los únicos pasadores de montaje a presión diseñados para permanecer flexibles después de la instalación. Más que simples elementos de fijación, los Pasadores en Espiral de SPIROL son componentes amortiguadores de golpes que actúan como elementos activos e integrales dentro del conjunto complete. Los Pasadores Elásticos en Espiral están disponibles en tres capacidades de carga ligera, estándar y alta lo que permite al diseñador seleccionar la combinación adecuada de resistencia, flexibilidad y diámetro para adaptarse a distintos materiales base, requisitos de resistencia y tipos de carga. En la mayoría de las aplicaciones, los Pasadores en Espiral de SPIROL ofrecen normalmente el menor costo de instalación.
Los Pasadores Elásticos Ranurados son componentes de uso general, comúnmente empleados en numerosas aplicaciones de fijación. A veces se les denomina pasadores enrollados, pasadores abiertos, pasadores tipo “C”, pasadores de tensión o simplemente Pasadores Elásticos. Los Pasadores Ranurados son tubos huecos sin cabeza con una ranura longitudinal a lo largo de toda su longitud y con extremos biselados o redondeados que facilitan la instalación. Los Pasadores Ranurados se fabrican con un diámetro exterior controlado, ligeramente mayor que el de los orificios en los que se instalarán. La acción elástica principal del pasador ranurado se concentra en la zona opuesta a la ranura, ya que las dos mitades del pasador se comprimen durante la instalación. Una vez instalado, el pasador ejerce una presión continua sobre las paredes del orificio. Esta flexibilidad permite que los Pasadores Ranurados se adapten a tolerancias de orificio más amplias que los pasadores macizos rígidos, lo que se traduce en una reducción de los costos de fabricación del componente.
Si se requiere equipo de instalación, SPIROL también ofrece una línea completa y estandarizada de Tecnología de Instalación de Pasadores, desde módulos manuales hasta totalmente automáticos, con o sin dispositivos de fijación, para respaldar sus necesidades de ensamblaje con Pasadores en Espiral.
Tipos de Pasadores Elásticos
Pasadores Elásticos en Espiral
Los Pasadores Elásticos en Espiral se utilizan comúnmente como pasadores de bisagra y pivotes, para la ubicación y alineación, para fijar un engranaje a un eje o casquillo, y para ensamblar dos o más componentes entre sí.
SPIROL ofrece Pasadores Elásticos en Espiral en tres tipos de resistencia : ligera, estándar y pesada, para adaptarse a la fuerza y la flexibilidad requeridas en cada aplicación. Un pasador demasiado resistente para la fuerza aplicada no se flexionará y puede dañar el orificio. Un pasador demasiado flexible podría fatigarse prematuramente en la aplicación. El Pasador en Espiral con la combinación óptima de resistencia, flexibilidad y diámetro garantiza una vida útil prolongada del conjunto. En términos generales, los Pasadores en Espiral de resistencia ligera se utilizan en plásticos y otros materiales blandos, frágiles o delgados ; los de resistencia estándar se aplican en acero dulce y materiales base no ferrosos; y los de resistencia pesada se emplean en materiales endurecidos, cuando el espacio disponible no permite utilizar un pasador estándar de mayor diámetro.
SPIROL también ofrece una gama de Pasadores en Espiral diseñados para satisfacer requisitos comunes específicos de aplicación, como carcasas estéticas, llaveros, reposacabezas, transmisiones, cerraduras de tarjetas y clips eyector. Si ninguno de los Pasadores Elásticos en Espiral estándar de SPIROL cumple con sus necesidades, nuestros ingenieros de aplicaciones trabajarán con usted para diseñar un Pasador en Espiral personalizado que se adapte a sus requisitos específicos.
Pasadores Elásticos Ranurados
La gama de Pasadores Elásticos Ranurados de SPIROL incluye: 1) el estándar métrico SPIROL, 2) el estándar en pulgadas SPIROL y 3) los Pasadores Ranurados conforme a la norma ISO 8752. Aunque SPIROL fabrica Pasadores Ranurados según ISO 8752, los Pasadores Elásticos Ranurados estándar de SPIROL tienen una ranura más estrecha que el espesor de la pared, por lo que no se anidan ni se entrelazan entre sí. Esta característica, combinada con un diámetro expandido (previo a la inserción) menor, ofrece varias ventajas frente a los pasadores ISO 8752, como una menor fuerza de inserción, una vida útil por fatiga más larga y la ausencia de entrelazado.
¿No encuentras lo que buscas?
¿Necesita ayuda para elegir la solución de fijación más adecuada para su aplicación? Los ingenieros expertos de SPIROL revisarán sus requisitos específicos y diseñarán el pasador más rentable para satisfacer sus necesidades técnicas y comerciales. ¡Permítanos ayudarle!
Historias de aplicaciones exitosas
Pasador de sujeción en válvula solenoide/esfera hidráulica
DESAFÍO DEL CLIENTE:
Un fabricante líder de válvulas esfera hidráulica solicita el apoyo de SPIROL Engineering para recomendar un pasador para retener una bola de retención dentro de un ensamble de válvula sujeto a fuerzas de choque longitudinales.
SOLUCIÓN DE SPIROL:
- Ingeniería de SPIROL recomendó que se instale un pasador elástico en espiral perpendicular a la bola de retención para evitar que la bola se suelte.
- Las características únicas del pasador en espiral proporcionaron la flexibilidad necesaria para absorber las cargas de impacto equilibradas con la fuerza suficiente para soportar las fuerzas generadas dentro del ensamble.
- El pasador elástico en espiral de SPIROL cumplió con todos los criterios de rendimiento requeridos por el cliente y resultó en ahorros de costos de fabricación y componentes en comparación con el método de fijación más tradicional (y costoso) de usar un collar roscado junto con un Componente de fijación roscado.
- Además de recomendar el pasador de retención más rentable, el equipo de ingeniería de aplicaciones de SPIROL también recomendó los tamaños de orificio, la longitud de acoplamiento, el tipo de material y el acabado adecuado para garantizar que el ensamble funcionará correctamente.
Pasador de sujeción para estructuras de luces en escenarios
DESAFÍO DEL CLIENTE:
Un fabricante de sistemas de Estructuras utilizadas para iluminación de escenarios y asientos de estadios se acercó a SPIROL para que le ayudara a seleccionar el Componente de correcto para retener los tubos de aluminio extruido a los acopladores. El Componente de a menudo se somete a golpes, vibraciones y el ensamble tiene requisitos de alta resistencia.
SOLUCIÓN DE SPIROL:
- Ingeniería de SPIROL recomendó un pasador elástico en espiral de acero inoxidable 420 por su combinación de resistencia superior y resistencia a la corrosión.
- Dado que los pasadores elásticos en espiral permanecen flexibles después de la instalación, absorben la carga dinámica y protegen la integridad del orificio para garantizar la retención dentro del ensamble de la estructura.
- Los pasadores en espiral no tienen que estar orientados para lograr resistencia como otros pasadores elásticos, por lo que la dirección de las cargas altas es irrelevante.
- Los pasadores elásticos en espiral se pueden quitar del orificio sin dañar el ensamble. El mismo pasador se puede reutilizar en el mismo orificio. Esto permite montar y desmontar la estructura para su uso en diferentes lugares.
- La implementación del pasador en espiral recomendado por SPIROL cumplió con todos los requisitos comerciales y de rendimiento del fabricante y aseguró la integridad continua del ensamble de la estructura.
Tecnología de instalación para pasadores
Además de una amplia gama de componentes de ingeniería utilizados para la unión y el montaje, SPIROL también ofrece una línea completa de Tecnología de Instalación de Pasadores diseñados para facilitar un ensamblaje rentable y de alta calidad de sus productos. Nuestras soluciones de instalación abarcan desde máquinas manuales hasta células de trabajo totalmente automáticas con control estadístico de procesos y opciones a prueba de errores. Somos la única empresa de nuestro sector que ofrece una solución totalmente integrada.
